高低温渐变式试验箱的用途及结构

  高低温渐变式试验箱也是高低温交变试验箱的一种，这种试验箱的温度能按规定的变化速率自动循环变化，主要用于考核机械工业产品、仪器仪表和电子电工产品及其元器件和材料在环境温度逐渐变化条件下的性能。试验箱应满足IEC-68-2-14试验NbNGB2423.22-81试验Nb的试验方法标准的要求。

高低温渐变式试验箱结构原理

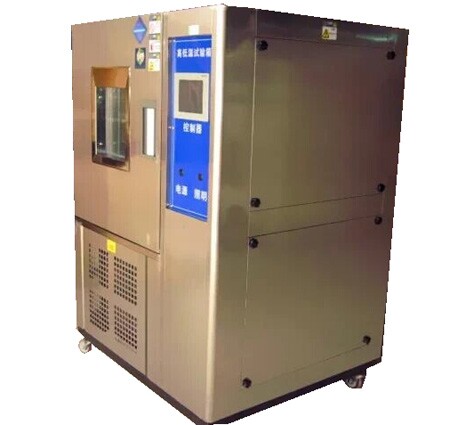

    这种设备只有一个试验箱，箱内温度可按所要求的升降温速率逐渐变化。按照GB2423.22—81渐变式温度试验方法的要求，在温度升降过程中，每5min内的平均速率规定为1℃±0．2℃/min、3℃±0.6℃/min、和5℃±1℃/min三种。因此，这类产品应有足够的制冷能力，并能在高温阶段结束时马上起动制冷机使其可靠运行。此外，它还具备温度自动程序控制装置，用来实现规定的温度变化方式。该产品的外形和结构形式大致和低温试验设备相似。

    检定标准及方法按照国家标准GB5170.4-85《电工电子产品环境试验设备基本参数检定方法温度变化试验设备》进行。

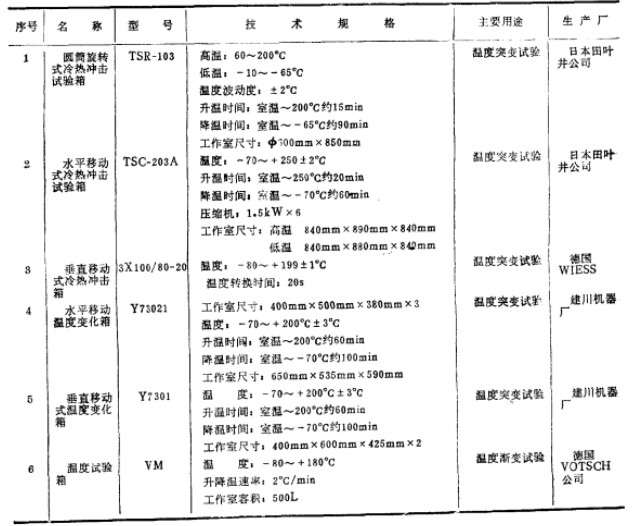

    国内外高低温交变试验箱主要产品技术指标见表4-2—4。
