漆膜涂覆于产品,起保护与装饰作用,由于涂覆的产品使用于不同温度的环境,不同的材料热胀冷缩系数不一样,如果漆膜与基材热胀冷缩系数差异较大,会使漆膜附着力变差,漆膜很容易从基材上脱落,因此需要研究温度变化对漆膜性能的影响。我们选用电子产品常用漆种进行了高低温冲击试验,以考察环境温度变化对漆膜性能的影响。由于产品常用的基材为铝合金低温氧化基材、导电氧化基材及钢件镀锌基材,因此主要测试不同漆种在这几种基材上的性能变化。
所使用的仪器为巨亚仪器高低温交变试验箱,高低温交变试验箱用途:
国防工业,航天工业,自动化零组件,汽车部件,电子电器零组件,塑料,化工业,食品业,制药工业及相关产品之耐热,耐寒,耐干性能及研发,质量管理工程之试验规范。
◆全新完美的造型设志外观质感高水平,进口型多功能,扩展性强之专用控制器,操作简单,学习容易,控制稳定可靠。
◆全方位的安全保护.确保机器本身及使用者安全.
◆宽敞明亮之大视窗配高亮度荧光灯,让使用者可随时观测试验箱内的状况。
◆采用全毛细管,自动负载容量调整系统技术,较以往膨胀阀系统更稳定可靠。温度控制更精确,升降温速度快速,平稳、均匀、为使用者节约宝贵时间。
◆特殊强制送风循环设计,可避免箱内的气流死角,保证提供优良的温度分布均匀度。
◆圆弧之内箱结构设计,便于清洗。
◆釆用对奥氧系数为零的绿色环保(HFC)制冷剂R507,R23。
◆代燥音设计≦65Db。
◆可连接计算器,记录仪(选配)。
1、试验部分
1.1原材料
铝合金镀银试片、铝合金低温氧化试片、铝合金导电氧化试片、钢件镀锌试片;
复合涂层配套组合分别为:S06-N-2底漆+丙烯酸聚氨醋面漆、铭黄底漆(A 707)+丙烯酸氨基面漆CAS、锌黄底漆(CH06-2)+丙烯酸氨基面漆(B)、铁红底漆(CH 06-2)+丙烯酸聚氨醋面漆、铁红底漆(CH 06-2) +丙烯酸氨基面漆(B)、铁红底漆(CH 06-2)+醇酸氨基漆、锌黄底漆((H 06-2)+醇酸氨基漆。
1.2试验方法
本次试验按照油漆的配套性及漆种的涂覆要求,将不同的漆种涂覆于不同的基材,由于底漆直接和基材接触,油漆的附着力至关重要,首先测试了不同底漆的附着力,其次又测试了复合涂层的附着力,最后考察了高低温冲击试验对不同涂膜的附着力的影响。附着力按照GB庄9286-1998进行测试。本次高低温冲击的试验条件为:-55℃(30min)→25℃(3min)→85℃(3min),循环24次。
2、试验结果与讨论
2.1底漆附着力测试

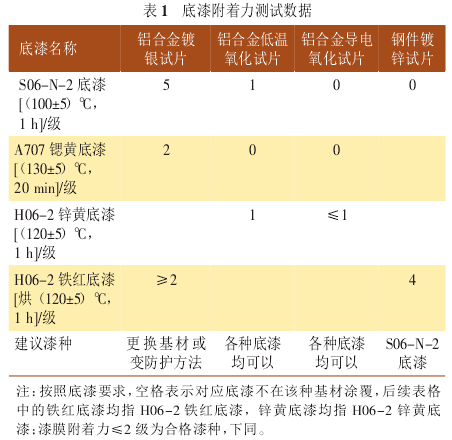

本次试验首先测试了各种底漆在不同基材上的附着力,测试结果见表1。由试验可以看出,镀银试片比较光滑,各种漆膜在镀银层上的附着力都不是很好,建议设计将铝件的镀银改变为其他镀种;表中的各种底漆在低温氧化、导电氧化试片上的附着力都很好,均能满足某单位产品要求;钢件镀锌表面由于有一层钝化膜,该层钝化膜在高温加热时,附着力明显变差。如果钝化膜不去除,S06-N-2底漆的附着力优于铁红底漆的附着力。未高温烘烤前,钝化膜附着力为0级,喷完底漆后,进行烘烤,高温烘烤后,钝化膜附着力明显变差,做划格试验,漆膜连同钝化膜一起脱落。
2.2复合涂层附着力

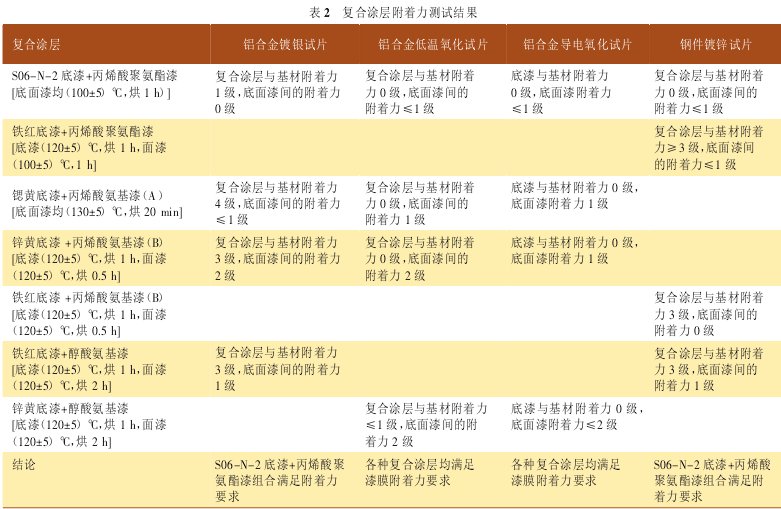

油漆剥落有时从底漆层直接剥落,有时从面漆层剥落,所有产品涂覆的基本都为复合涂层,所以对不同基材上复合涂层的附着力进行了测试,结果见表2;
从表2可以看出,镀银试片上S06-N-2底漆+丙烯酸聚氨醋漆组合的附着力优于氨基漆组合的附着力;各种底漆在低温氧化、导电氧化试片上的附着力都很好,均能满足产品要求;钢件镀锌表面由于有一层钝化膜,该层钝化膜在高温加热时,附着力明显变差。如果钝化膜不去除,S06-N -2底漆+丙烯酸聚氨醋漆复合涂层的附着力优于其他复合涂层的附着力。
3、高低温试验对漆膜性能影响
由于某单位大部分产品在涂装完成后都要进行高低温试验,以测试设备的环境适应性,由于基材和其上的镀层及漆膜热胀冷缩系数不一致,进行此试验后,可能对漆膜附着力有影响,因此对高低温冲击试验后的漆膜附着力进行了测试。
3.1高低温冲击后的漆膜附着力

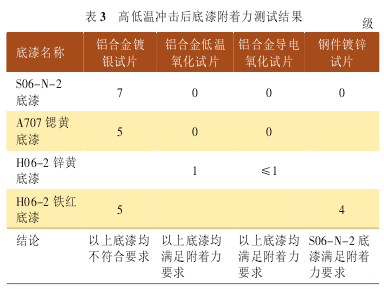

高低温冲击试验后,部分钢件镀锌钝化膜出现爆裂,其余试片表面漆层完好,不起泡、不剥落、不变色。见表3。
从表3可以看出,经过高低温冲击后,镀银试片上底漆的附着力明显变差;低温氧化试片基本无变化;导电氧化试片底漆的附着力无变化;钢件镀锌试片上的漆膜连同钝化膜一同脱落。
3.2高低温冲击后复合涂层的附着力

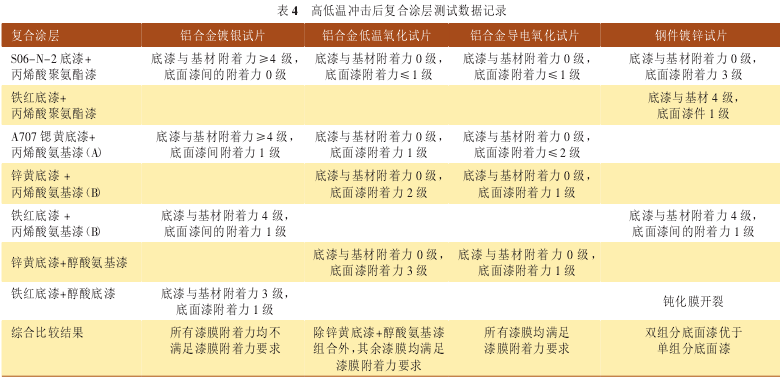

高低温冲击后复合涂层测试数据记录见表4。
高低温试验后:镀银件丙烯酸聚氨醋漆附着力下降3级,A 707铭黄底漆+丙烯酸氨基漆(A)及铁红底漆+醇酸氨基漆组合的附着力基本不变,铁红底漆+丙烯酸氨基漆(B)复合涂层与基材的附着力下降了1级,所有漆膜组合均不能满足产品要求;低温氧化试片除醇酸氨基漆底面漆的附着力下降1级外,其余复合涂层附着力基本无变化,均能满足某单位产品漆膜附着力要求;导电氧化试片经过高低温试验后,漆膜附着力基本无变化,附着力满足产品要求;钢件镀锌试片由于表面有一层钝化膜,该钝化膜不耐高温,经高低温冲击试验后,部分试片钝化膜开裂,随漆膜一起脱落,其余漆膜的附着力均有下降,相比较而言,S06-N -2底漆+丙烯酸聚氨醋漆漆膜组合优于其他组合。
4结语
由此可以看出,高低温冲击试验属于破坏性试验,在进行高低温试验后,铝合金镀银试片及钢件镀锌试片中漆膜附着力明显下降,铝合金低温氧化试片及铝合金导电氧化试片漆膜附着力变化不大,由于整机产品上以上各种基材基本均包括,所以,建议在产品喷漆后尽量少做或不做高低温冲击试验,免以对漆膜附着力产生不良影响。
