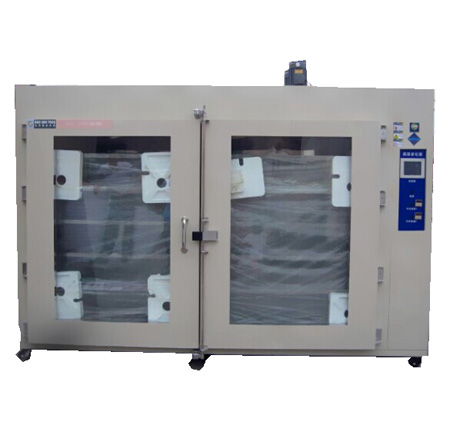

JW-ATD55M老化房

控制系统及安全保护系统：
1.温度测量：Pt100铂电阻；
2.控制系统：高精度双极PID调节，固态继电器输出，台湾产“CAHO”H961，显示精度：0.1℃，标准控制箱。
3.漏电保护：采用漏电保护空气开关；
4.风机故障报警保护：具鼓风机电流过载保护功能；
5.超温报警保护：独立于工作室主控制仪的超温保护系统一套
6.加热器过温保护：对加热器自身进行保护，防止加热器因不受控制而烧毁；

功能介绍及用料说明：
1.风道系统：加热风机及风道系统安装于老化房顶部，由循环风系统及过热排风系统组成，室内循环风经加热器加热后由送风机经风口送回室内，反复循环，使房间温度维持在设定范围。当房间温度超过报警设定值时，排风机启动，抽走室内过热气体，同时室外冷空气进入房内与热空气混合，使房间温度回复正常。
2.控制系统：进口高精度微电脑PID温度控制器，LED显示，PID调节，固态继电器输出，控制精度0.1。老化房的控制系统采用了两级PID调节加热量，实现对房间温度的精确控制。控制系统还设定了各种保护功能，完善的保护功能确保了老化房能长期稳定无故障运行。
3.房体结构：采用保温板在现场拼装而成，共5个面，采用EPS夹芯板，产品的燃烧性能符合《建筑材料燃烧性能分级》B2级的规定（双面彩色钢板，中间加保温材料）。库体五面采用双面彩钢保温库板（EPS计算机色）拼装而成，固定支撑铝材横梁，铝型材板包边；地面不做处理，接合处打密封玻璃胶，有效保证房间的密封性。
4.进排气口：采用铝合金百叶窗，300mm×300mm；
5.鼓风电机：安装在老化房两侧部，专用工业轴流风机；

1. 主要技术参数：
1.1温度范围：室温 ~ +70℃；
1.2温度波动：±0.5℃；
1.3温度精度：±5℃；
1.4有效容积：共约55m3
1.5房内尺寸：5.0m×5.7m×2.2m，深×宽×高；
1.6门洞尺寸：0.8×1.9 m ，宽×高；（2扇，在5.7m的方向）；
1.7观 察 窗：350×500㎜，宽×高；（2个,门上方）；
1.8温度测量：PT100铂电阻；
1.9温控系统：进口高精度微电脑温度控制器，LED显示，PID调节，控制精度0.1，控制精确稳定。
1.10运行方式：温度可调，恒定运行；
1.11加热方式：专用不锈钢电加热器（带散热铝翅片）；
1.12照明装置：防爆灯，40W，4只；
1.13超温保护：独立主工作室主控制仪的超温保护系统一套；
1.14漏电保护：采用漏电保护空气开关；
1.15过载保护：具鼓风机电流过载保护功能；
1.16短路保护：具加热器短路保护功能；
1.17功    率：约24KW；
1.18安装电源：380V；50 Hz；

温度控制系统材料说明列表

序	材料名称	型号/规格	数量	备注
1	温控仪表	FY700	1只	台湾CAHO
2	超温保护仪表	T400	1	台湾CAHO
3	交流接触器	CU系列	3套	LG品牌
4	固态继电器	60A	3套	旭瑞
5	传感器	PT100铂电阻	1只	日制
6	传感器	K型热电偶	1只	5米线
7	空气开关	3P 100A	1只	正泰
8	中间继电器	MY2JN	1只	欧姆龙
9	警报器		2只	国产
10	熔断器保险	32A	3套	国产
11	船型方开关	KCD4 22×28	5只	中兴
12	指示灯	AD16	5只	APT品牌
13	时间制	DH48S	1	上海产
14	控制箱	标准控制箱	1个	位于老化房门外

库体材料

次	品名	规格	单位	数量
1	库体	聚苯乙烯保温库板	㎡	100
2	连接及包边铝材	工字&U字铝	条	25
3	外圆弧	50配套	条	2
4	内圆弧及卡槽	50配套	套	15
5	钢化玻璃	待定	块	2
6	进、出风百叶	铝制造	PCS	8
7	双开门	中间带玻璃视窗	PCS	2
8	化工材料	优质玻璃胶、工业酒精等	项	1
9	五金材料	角铁、拉钉、螺丝、吊顶丝杆、挂件等	项	1

热风循环系统材料

次	品名	规格	单位	数量
1	循环风机	耐高温轴流风扇	台	10
2	电加热器组	3KW	组	8
3	回风口	400×400铝合金制	m	4
4	排风自垂百页	400×400铝合金制	组	2
5	0°循环风口	300×300铝合金制	套	8
6	五金材料	拉钉、螺丝、角铁等	项	1

排风系统材料

次	品名	规格	单位	数量
1	排风机	耐高温排热风机4G-4	台	1
2	新风百页	400×400铝合金	台	2
