产品介绍
1『产品名称』：
1.1.产品名称：快速温变三综合试验箱
1.2.产品型号： JW-KH1000C

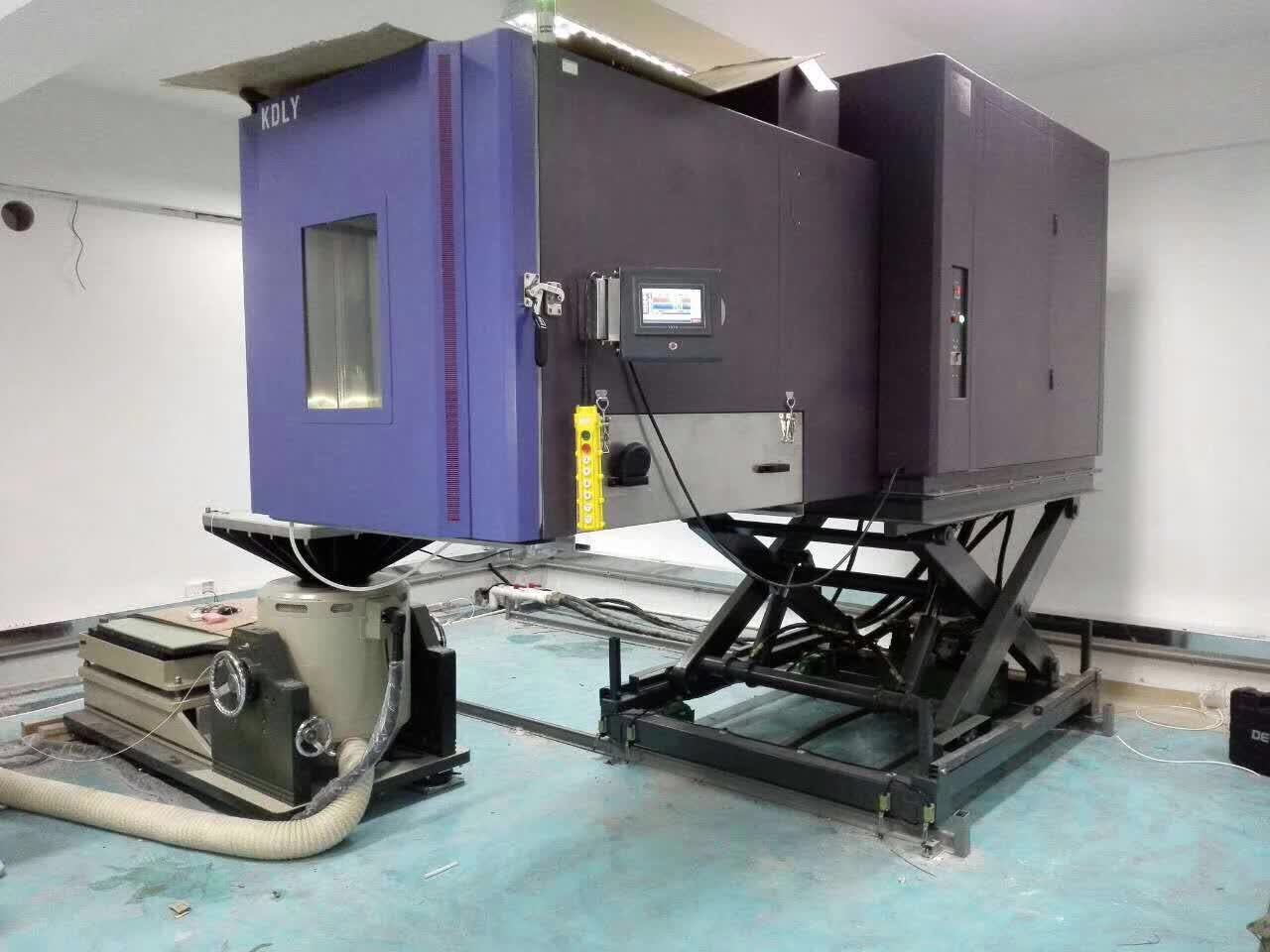

1.3.产品功能：试验箱配有两块可拆卸的底板，既可连接震动台做 温、湿、震三综合试验，又可独立做温湿度试验
2『适用及限制说明』：
2.1.适用范围：A)本设备适用于各类电工电子产品及其他产品、零部件和材料进行高低温恒定和渐变、湿热试验等环境模拟可靠性试验。
B)除此之外的用途可能会导致人员受伤及机设备损坏！
2.2.试品限制：A)易燃、爆炸、易挥发性物质试样的试验及储存
B)腐蚀性物质试样的试验及储存生物试样的试验或储存
C)强电磁发射源试样的试验及储存
技术参数
3『容积和尺寸』：
3.1.有效容积：1000L
3.2.内箱尺寸：W(宽)1000 mm×H(高)1000mm×D(深)1000mm
3.3测试箱外箱尺寸： 约W(宽)1480mm×*H(高)2450mm×D(深)2800mm（以实物为准）
4『设备性能指标』：
4.1.设备条件：环境温度为+25℃、相对湿度≤85%
4.2.温/湿度范围：-70℃至 +150℃∕20%至98%
4.3.温/湿度波动度：±0.5℃∕±2℃
4.4.温/湿度偏差：≤±2℃ ∕ ≤±3%RH
4.5.温度均匀度：≤±2℃
4.6.升温时间：-40℃升至+80℃ 线性平均值 10.0℃/分钟, 空载
4.7.降温时间：80℃降至-40℃ 线性平均值 10℃/分钟，空载
4.8.升降温过冲：≤±3℃
4.9.设备噪音：≤70dB（A声级, 恒定时,设备正前方1米处）
4.10.满足试验标准：1）GB/T 10586-2006 湿热试验箱技术条件
2）GB/T 10592-2008 高低温试验箱技术条件
3）GB/T 2423.1-2001 试验A：低温试验方法
4）GB/T 2423.2-2001 试验B：高温试验方法
5）GB/T 2423.3-1993 试验Ca：恒定湿热试验方法
6）GB/T 2423.4-1993 试验Db：交变湿热试验方法
7）GJB/T 150.3-1986 高温试验方法
8）GJB/T 150.4-1986 低温试验方法
9）GJB/T 150.9-1986 湿热试验方法
10）IEC68-2-1 试验方法A：冷
11）IEC68-2-2 试验方法B：干热
12）IEC68-2-14 试验方法N：温度变化
*可以满足客户的GR63试验条件（见下图，并要求湿度可以斜率控制温馨提示：注意上图中的第6段次的温湿度点5℃ 25～32%范围需要另配化学除湿机。
5『结构与材料』：
5.1.外箱材料：电解板静电喷涂，质地高档
满足非标高温高湿压力要求：
5.2.内箱材料：SUS304#不锈钢板
5.3.保温层：厚100MM硬质聚胺脂发泡及部份玻璃棉
5.4箱门：单开门一式，左开
5.5.观察窗：门上附有400*600MM发热防汗3层真空大玻璃观察视窗
5.6.测试孔：依客户要求: ф100或ф50测试孔 2个（带软质耐老化橡胶塞）
5.7.密封：原装进口硅胶密封条
5.8.压力平衡口：1寸排水共用型：
5.9.设备排水口：标配1/2内箱凝结水及机组余水排水口：
5.10.照明灯：防爆节能灯1组：
6『送风测温系统』：参考图片
6.1.送风特点：高均匀度上部出风下部回风：
6.2.循环马达：台湾尚昱低压感应马达：
6.3.风轮：耐高低温铝合金叶片多翼离心式风轮
：
6.4.温度传感器：PT100铂电阻温度传感器 (干湿球方式)：
7『冷冻系统』：参考图片
7.1.制冷方式：机械式蒸气压缩复叠式
7.2a.制冷压缩机：半密闭制冷压缩机（德国比泽尔）2台
7.2b.制冷压缩机：全密闭制冷压缩机（法国泰康）1台
7.3.热交换器：钎焊式板式换热器（日本神威）1台
7.4.制冷剂：非氟环保R404A+R23（美国杜邦）
7.5a.冷凝器：壳管式高效水冷冷凝器
7.5b.冷凝器：风冷式高效冷凝器
7.6.蒸发器：高效多段式带亲水膜翅片蒸发器（翅片加厚型）
7.7油分离器：艾默生AW系列 （美国）
7.8 热力膨胀阀：热力膨胀阀 丹佛斯（丹麦）
7.9 手调膨胀阀：手调膨胀阀 霍尼韦尔（美国）
7.10 电磁阀：鹭宫（日本）
7.11干燥过滤器：丹佛斯（丹麦）
7.12 高压开关：丹佛斯（丹麦）
7.13 单向阀：艾默生（美国）
7.14除湿：由制冷系统冷冻除湿（箱内空气经过低于露点温度蒸发器，水份析出）
*选用带高通量ePTFE微孔亲水膜处理的蒸发器翅片,除湿性能更佳，因为亲水膜铝翅片水张力小,空气凝析出的水珠极易滑落，不易在翅片间隙产生阻碍的水桥,从而大大提高除湿效率！
7.15制冷系统特点：依不同工况自动切换制冷系统流量，恒定段切断多余系统保持实现节能运行。
制冷系统说明：
1)降温控制
多级蒸发器组合,可获得更均匀及高效的冷量交换效率及制冷输出;流量控制由各自匹配的热力膨胀阀自动调整;
2)节能控制
所有的材料均采用环保产品.应用二元复叠冷冻技术。冷冻系统平稳,工作压差小.采用双级多路主/旁路系统.多路的主路/旁路可根据不同的工作状况自适应选择启用，整个控制由智能控制系统根据工况实现自动控制，改变了传统的用温控器控制加热器抵消制冷量的方式去控制冷量。本设备的制冷系统根据系统的不同工况设计不同的毛细主/旁路，通过智能控制系统根据工况实现自动控制，自动调节的节流系统，保证流量大小可调，达到了温度变化均匀，温度波动小的目的。
3）温湿度区域节能
A)湿度区域分为3部份区域，配以不同流量膨胀阀自动切换，匹配系统制冷及除湿能力,减少加热加湿器耗电！
B)如4.13温湿度区域图红色部份最高温高湿区域停制冷系统，靠自然漏热恒定，有效节能！
8『加热加湿系统』
8.1加热管：鳍片式镍铬合金电热管（相比镍铬合金发热丝式加热器，可靠性更高,寿命更长）
8.2加湿管：烧水加湿方式加湿器,温升的等温加湿方式可以满足低温，可靠性高，寿命长
8.3控制方式：由控制器输出信号通过SSR固态继电器实现高精度无触点开关控制
9『控制电路系统』：参考图片
9.1.系统控制器：1）显示：7寸TFT真彩色触摸薄屏分辨率：800×480
2）两种控制方式：程式/定值
3）传感器类型：两路PT100输入（可选电子传感器输入）
4）输出方式：四路PID输出/2路4-20mA 模拟输出/16路继电器输出(无源)
5）控制信号：8路IS控制信号/8路T控制信号/4路AL控制信号
6）报警信号：16个DI外部障碍报警
7）温度测量范围：-90.00℃--200.00℃，（-90.00℃—300.00℃可定制）误差±0.2℃；
8）湿度测量范围：1.0%--100%RH，误差±1%RH
9）通讯接口（RS232/USB，通讯最长距离1.2km）
10）界面语言类型：中文/英文
11）具备汉字输入功能
12）多种信号组合继电器输出，信号可进行逻辑运算（NOT,AND,OR,NOR,XOR），简称PLC编程能力
13）继电器控制方式多样化：参数->继电器模式，继电器->参数模式，逻辑组合模式，复合信号模式。
14）程式编辑：可编辑120组程式，每组程式 最大可编辑100段
15）带网络功能，IP地址可设；
16）可远程控制仪表
17）产品显示清晰直观立体感强，可编程控制系统操作灵活方便，性能稳定，工作更高效：
9.2.系统软件功能：1）温湿度曲线:
无纸记录:内置记录程序，控制器内记忆体可存储24H运行300天.可方便自动生成温湿曲线文件，并转存为XLS表格;
2）完善的接口:
外留USB口:可直接连接打印机，实现本地数据由线打印，由USB口可用U盘轻松进行历史曲线等数据导出。
外留LAN标准网络接口:无需专门配置服务器,可便接入公司电脑局域网络，一个最多可连接并监控16台设备,方便快捷。
3）实时监控可做到：同时监视1~16台控制器运行状态----如监控控制器实时数据，信号点状态，实际输出状态等
4）时序控制
2组时序输出控制接口,搭配10种之时间控制模式,可提供依程序设定要求的开关信号输出，注意只是控制信号，箱内测试电源需另接及有专配的供电系统.
5）故障显示：
16组故障报警输出，中英文人性化提示故障原因及排除方法
6）预约启动：
所有测试条件皆可设定预约开机运转之功能.：
9.3.控制电路
控制线路主要零部件均为优质品牌
(如法国施耐德电气)：
10『系统保护』：1.测试品超温保护（独立）
2.附有无熔丝保护开关
3.加热器超温保护开关
4.压缩机过载过热
5.压缩机高低压保护
6.系统过电流保护装置
7.控制器自诊定故障并显示：
11『标准配置』：1.中继20L水箱一式
2.：置物架2件
3.：操作说明书保养手册
4.：本设备出厂前经本公司质量检验中心检测,并出具有效期为一年的检验报告
12『特殊要求』：1.可依客户要求增加三层真空玻璃视窗
2.测试孔直径50mm,100mm规格依客户要求（选配件）：
13『使用条件』：
1.环境温度: 5℃-35℃;
2.相对湿度: ≤85%RH;
3.大气压力：80kPa~106kPa
4.周围无强烈振动
5.电源电压:
5.1 接电源380V AC(±10%),三相线+保护地线,接地电阻≤4Ω;使用3P 100A空气开关
5.2 标称最大功率：约56KW
6.频率: 50±0.5Hz
7.加湿用水;电阻率≥500MΩ;
8.环境空气质量要求：不含高浓度粉尘及易燃.易爆气体或粉尘,附近没有强电磁辐射源.
9.箱内不能放置含有易燃﹑易爆或会产生挥发﹑腐蚀性气体的物品进行试验或存储
10．试品放置要求：
A）试品总质量每1立方米容积箱内不超过100KG
B）试品总体积不大于箱内容积的1/5，箱内每层水平面放置面积不大于截面积的2/5。
否则可能严重影响试验箱性能或不能正常工作。：
14『售后服务』：1.免费为客户培训操作人员和维护人员(地点在本公司或客户所在地).
2.整机保修期:1年.
3.完整的维修服务团队,提供最迅速及专业的维修服务(维修12HR回复,48HR到厂,问题排除)：
15『执行验收标准』：1.依国标GB/T10586-2006及GB/T10592-1989设计制造。
*检定标准依GB/T5170.2-1996,GB/T5170.5-1996.：
