TRT100型IPX防水等级试验机系东莞市科翔机电设备有限公司根据IEC60529、GB4208-1993<<外壳防护等级(IP代码)>>标准要求设计制造.该设备广泛用于灯具及电工电子产品认证检测机构及生产企业品管部门对产品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6的防水检测用途;该设备已广泛应于各出入境检验检疫局机电实验室、国内外产品认证实验室,设备性能达到有国际先进水平。
设备程式中有标准试验选项,用户可选择需要的标准测试项无需设置即可进行试验;另配有自定义测试选项,用户可自行设置测试数据,以适应不同的测试标准;载物台转盘可以倾斜150,自动转换测试位置,以适应IPX2试验的倾斜要求,使用户在进行IPX2试验时不用停机换位即可自动完成试验作业,同时保证了试验数据的可靠性与准确性。

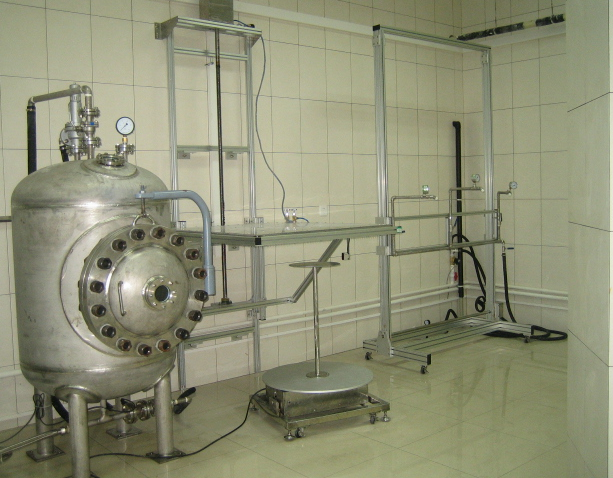

该成套设备由垂直滴雨试验机、摆管淋雨试验机、手持花洒头、手持喷嘴(ф6.3、ф12.5)、UL喷嘴喷水试验装置、智能供水系统、可倾斜旋转载物台、综合控制柜组成。
防堵塞技术措施:
1、不锈钢精细过滤器进行污物过滤。
2、振荡自清洗程序,进行针嘴残余污垢清除。
3、采用不锈钢通用医用针嘴,采购方便、不易生锈。
4、针嘴与针嘴座采用锥度联接,不用工具即可方便更换,个别损坏针嘴可方便快速更换。
设备组件一:垂直滴雨试验机
功能参数:
1、适用于进行产品的IPX1、IPX2测试。
2、淋雨面积:1000MMX1000MM。
3、水箱材料:不锈钢。
4、滴水孔径:¢0.4MM。
5、孔 距: 20MM。
6、降雨量 : 10.5MM/Min、3MM/MIN用户自设定参数(误差:+0.5mm/min)。
7、滴水高度:200MM(设备自行控制)。
8、试验时间:10Min、可自行设定时间。
9、自振荡清洗针嘴。
10、 试验完成自动排空水箱积水。
11、 机体材料:工业合金铝型材。
12、 外形尺寸(LXDXH):1100X1200X2300MM。
13、 机器结构:挂墙式。
14、 流量控制:
流量计1:LWGY-6 范围1-15L/min
流量计2:LWGY-15 范围10-100L/min
主要配置:
序号 | 名 称 | 规 格 | 数量 | 备 注 |
1 | 真空滴水箱 | 1100mmX1100mmX100mm | 1件 |
|
2 | 升降丝杆 | 不锈钢T32X6 | 1套 |
|
3 | 爬升导轨 |
| 1套 |
|
4 | 导轨安装座 | 合金铝 | 1套 |
|
5 | 滑轮小车 |
| 2套 |
|
6 | 水箱托架 |
| 1套 |
|
7 | 减速电机 |
| 1套 |
|
8 | 传感器 | 红外对射型 | 1套 |
|
9 | 滴水针座 |
| 2601 |
|
10 | 滴水针嘴 | Φ0.4mm不锈钢 | 2601 |
|
11 | 备用针嘴 | Φ0.4mm不锈钢 | 100 | 赠送备件 |
12 | 电磁水阀 |
| 2套 |
|
13 | 管道配件 |
|
|
|
设备组件二:摆管淋雨试验机
功能参数:
1、适用于进行产品的IPX3、IPX4测试。
2、摆管规格:R800mm、R1000mm、R1200mm(标准配置)。
3、摆管材料:不锈钢。
4、滴水孔径:¢0.4MM.
5、喷嘴夹角:1200(IPX3)、1800(IPX4)。
6、摆动夹角:1200(IPX3)、3500(IPX4)。
7、降雨量 :2.3MM/Min、2.9MM/Min、3.5MM/Min、4.3MM/Min、5.3MM/Min用户自设定参数。
8、试验时间:10Min、可自行设定时间。
9、机型结构:头部安装于墙上、机尾架座式安装(可根据用户场地选用挂梁式安装)。
10、 机体材料:工业合金铝型材。
11、 外形尺寸(LXDXH):2200X1000X2900MM。
主要配置:
序号 | 名 称 | 规 格 | 数量 | 备 注 |
1 | 摆 管 | R400mm、R600mm R800mm、R1000mm、R1200mm | 各1套 | 标准配置 |
2 | 摆管驱支动头 | 不锈钢外罩 | 1套 |
|
3 | 支撑尾架 | 工业成型铝 | 1套 |
|
4 | 伺服电机 | 500W、三菱电机 | 1套 |
|
5 | 蜗轮减速器 | WPO80 | 1套 |
|
6 | 旋转接水头 | 1/2″ | 1套 |
|
7 | 不锈钢针嘴 | ¢0.4MM、 | 240 | 含备用针嘴 |
8 | 堵头 | 针嘴胶套 | 100套 | 另加送100套备用 |
9 | 滴水针座 |
| 2601+240 | 含备用针座 |
10 | 滴水针嘴 |
| 2700 |
|
11 | 连接水管 | 1/2″ | 10米 |
|
设备组件三:手持花洒头
功能参数:
1、适用于进行大件产品的IPX4测试。
2、孔径:?0.5mm。
3、孔 数:121个。
4、中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。
5、喷头球面直径:Sф75.5。
6、铝质挡板、不锈钢平衡锤
7、试验时间:3分钟、用户设定时间(控制系统控制)。
8、水压:150kpa、用户设定压力(控制系统控制)。
主要配置:
序号 | 名 称 | 规 格 | 数量 | 备 注 |
1 | 手持花洒头 |
| 1套 |
|
2 | 连接胶管 | 3/4″ | 10米 |
|
设备组件四:淋水喷头
功能参数:
1、适用于进行产品的IPX5、IPX6测试。
2、孔径:ф6.3mm(IPX5)、ф12.5mm(IPX6)。
3、IPX5、IPX6喷嘴螺纹联接、快速更换。
4、不锈钢材质。
5、水流量:12.5±0.626L/min(IPX5)、100±5L/min(IPX6)
6、试验时间:3分钟、用户设定时间(控制系统控制)。
7、喷嘴距外壳距离:2.5-3m(试验人员控制)。
主要配置:
序号 | 名 称 | 规 格 | 数量 | 备 注 |
1 | 淋水喷头 | 不锈钢结构 | 1套 |
|
2 | 喷嘴I | ф6.3mm、不锈钢结构 | 1件 |
|
3 | 喷嘴II | ф12.5mm、不锈钢结构 | 1件 |
|
2 | 连接胶管 | 3/4″ | 10米 |
|
设备组件五:智能供水系统
功能参数:
1、贮水箱容积:100L。
2、流量控制:智能控制、可在控制柜选定及设置流量。
3、大流量供水水泵:0-7m3/h(调节阀手动控制)。
4、小流量供水水泵:0-3m3/h(控制柜屏幕设定、控制器数字控制)。
5、流量控制:电子流量计实时监测、变频器控制水泵转速(自IPX1-IPX5)。
6、IPX6流量控制:手动回水阀控制。
7、供水口:4路。
8、水管材料:不锈钢水管。
9、过滤器:不锈钢外壳、陶瓷滤芯。
10、 机体材料:工业合金铝型材。
11、 压力控制:电子压力表(IPX4花洒头试验用)。
12、 外形尺寸(LXDXH):1100X1200X1500MM
主要配置:
序号 | 名 称 | 规 格 | 数量 | 备 注 |
1 | 水泵 | CDL2-30 | 1台 |
|
2 | 电磁流量计 | FT-110 | 1套 |
|
3 | 电磁流量计 | LW-15 | 1套 |
|
4 | 球阀 | 3/4″ | 4套 |
|
5 | 闸阀 | 2″ | 1套 |
|
6 | 底座 | 工业合金侣 | 1套 |
|
7 | 不锈钢外罩 |
| 1套 |
|
8 | 电滋水阀 | 3/4″ | 4套 |
|
9 | 电滋水阀 | 3/4″ | 1套 |
|
10 | 电磁水阀 | 1-1/2″ | 3套 |
|
11 | 管道配件 |
| 1 组 |
|
设备组件六:可倾斜旋转载物台
功能参数:
1、转台直径:?700mm。
2、转台转速:1rpm。
3、可倾斜角度:15度。
4、试验时转动角度:900、连续转动。
5、载物台网管型式。
6、样品供电防水旋转插座。
6、可调伸缩管可调节高度:(800-1500mm)。
7、铝合金带万向轮底座。
8、机体材料:工业合金铝型材。
9、正反转控制、转动动作由控制柜控制。
10、外形尺寸(LXDXH):800X800X1500MM
主要配置:
序号 | 名 称 | 规 格 | 数量 | 备 注 |
1 | 转台 | ?700mm | 1套 |
|
2 | 伸缩支撑杆 | 不锈钢 | 1套 |
|
3 | 倾斜组件 |
| 1套 |
|
4 | 驱动组件 |
| 1套 |
|
5 | 感应开关 | 电磁感应 | 1套 |
|
6 | 底座 | 工业合金铝 | 1套 |
|
设备组件七:综合控制柜
功能参数:
1、水泵流量控制:变频调速。
2、流量检测:电子流量计流量信号反馈。
3、流量设定:控制柜屏幕设定。
4、控制器:三菱PLC。
5、人机界面:触摸屏。
6、控制功能:流量控制、垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制、自动针嘴清洗耳恭听动作控制。
7、保护功能:漏电保护、过载保护、短路保护。
主要配置:
序号 | 名 称 | 规 格 | 数量 | 备 注 |
1 | PLC | 三菱FX1S-30 | 1套 |
|
2 | 人机界面 | F930 | 1套 |
|
3 | 变频器 | 2.2Kw | 1套 |
|
4 | 流量控制板 |
| 1套 |
|
5 | 继电器 | DC24V | 10套 |
|
6 | 接触器 | AC220V | 3套 |
|
7 | 伺服电机控制器 | 400V | 1套 |
|
8 | 控制电缆 |
| 200米 |
|
9 | 驱动电缆 |
| 200米 |
|
10 | 漏电保护 |
| 1套 |
|
11 | 断路器 |
| 1套 |
|
12 | 电气附件 |
|
|
|
13 | 控制电箱 |
| 1套 |
|
设备明细
序号 | 名 称 | 数量 | 备 注 |
1 | 垂直淋雨试验机 | 1台 | IPX1、IPX2试验 |
2 | 摆管淋雨试验机 | 1台 | IPX3、IPX4试验 |
3 | 手持花洒头 | 1套 | 手持IPX4试验 |
4 | 淋水喷头 | 1套 | IPX5、IPX6试验 |
5 | 智能供水系统 | 1台 | PX1、IPX2试验IPX3、IPX4试验 |
6 | 可倾斜旋转载物台 | 1台 | PX1、IPX2试验IPX3、IPX4试验 |
7 | 综合控制柜 | 1套 | PX1、IPX2试验IPX3、IPX4试验 |
