1.产品名称:
名称:可程式快速温度变化试验箱
型号:JW-2015
2.试样说明:
本试验设备禁止:
易燃、爆炸、易挥发性物质试样的试验及储存
腐蚀性物质试样的试验及储存
生物试样的试验或储存
强电磁发射源试样的试验及储存
放射性物质试样的试验及储存
剧毒物质试样的试验及储存
试验或储存过程中可能产生剧毒物质的试样的试验及储存
3.容积和尺寸:
标称内容积:约1000L
内箱尺寸:宽W1000x高H1000x深D1000 mm
外型尺寸:宽W1920x高H2370x深D2100 mm
4.性能
4.1.测试环境条件:环境温度25℃~30℃、相对湿度≤85%RH
循环冷却水温≤32℃、循环冷却水供水压力为0.25~0.4MPa
试验箱内无试样
4.2.温度范围:-60°C/+150°C(任意调节)
4.3.温度波动度:≤±0.5℃
4.4.温度偏差:≤±2.0℃
4.5.温度均匀度:≤±2.0℃
4.6.温度变化速率:(5KG塑料不发热负载,线性平均值)
4.7.湿度范围::10%~98%R.H (相对湿度) 40°C 10% 45°C10% 50°C 10% 做48小时
4.8.湿度均匀度:≤±2℃
4.9.湿度波动度:≤±3%R.H
4.10.湿度偏差:≤±3%R.H(注:在75%R.H以下为≤±5%R.H)
4.11.湿度稳定度:≤±0.2℃
4.12.升温速率::-40°C to+80°C, 15°C /min (非线性升温,负载80KG,1200KW)
4.13.降温速率::+80°Cto -40°C, 15°C/min (非线性降温,负载80KG,1200KW)

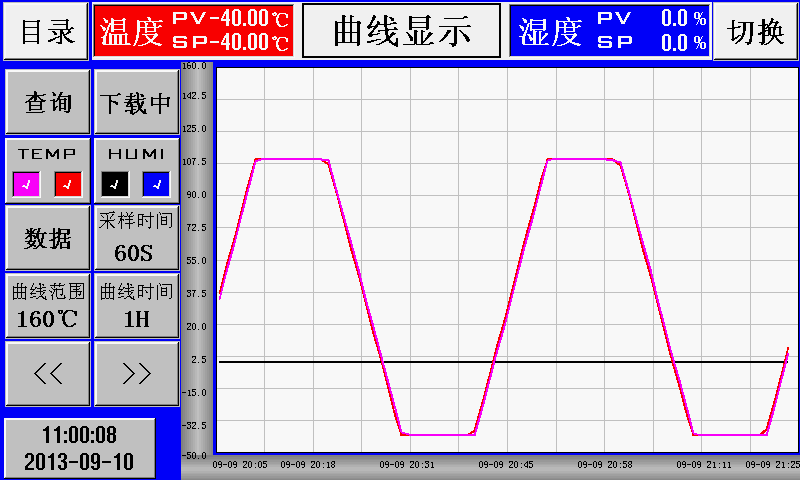

4.14.温度曲线图:-40 120℃ 15℃/分 空载时的线性速率
以上曲线是我司之前已出货设备做的曲线图
4.15.满足试验标准:GB/T2423.1-2001 试验A:低温试验方法
GB/T2423.2-2001 试验B:高温试验方法
GB/T2423.3-1993 试验Ca: 恒定湿热试验
GB/T2423.4-1993 试验Cb:交变湿热试验
GB105861湿热试验箱技术条件
GJB150.3-1986 高温试验
GJB150.4-1986 低温试验
GJB150.9-1986 湿热试验(图1、图2)
(每立方米负载不大于20kg/m3钢的热容量,湿热试验时无承受有源热负载)
4.16.节能配置:利用环境空气恒温节能:
设备配备外界新风入口和排风系统,利用智能升降温控制达到节能目的,升温时新风口和排风系统停止工作,利用客户样品自身产生的热能加上设备加热器的热能同时对箱内空气加热,当温度到达设定值附近,进入恒温状态,此时控制器会对当前箱内设定温度和环境温度做一比较,如果差值超过15度,设备压缩机将不会运转,而打开排风系统和新风入口,利用环境低温来平衡箱内热量,与此同时,控制器将自动调整排风系统的排风量以及设备自身的加热器的加热输出功率(由固态继电器SSR控制),如果客户样品的发热量不足以维持箱内设定温度,排风系统停止工作,设备自身的加热器开启,补偿一部分能量来维持箱内设定温度;如果客户样品发热量很大,使箱内实际温度超过设定温度,设备将自动打开排风系统和新风入口,利用环境低温去平衡箱内热量,此时设备自身加热器会停止工作;如果排风系统开到最大依然不能平衡客户样品发热时才会开启压缩机制冷系统。
4.17.设备噪声:≤70dB,门前1m处测量。
5.结构特征
5.1.制造特点:3D全参数建模,智能高效;制造前会进行PC虚拟装配,确保功能完善无设计疏漏;运动模拟、应力分析,确保设计合理性。
通道模块化---- 确保制造一致性,保证批量性能稳定。
拼缝处理--- 涂日本进口耐高低温密封胶及增加不锈钢压条密封处理,确保设备长期使用整体不变形,结构不漏气。
3S制造管理工艺---- 在工厂按照固定科学工艺制造,确保效率高、质量稳定;避免到客户现场制作,工艺流程不能保证,造成性能不稳定。
焊接、涂胶工艺图片

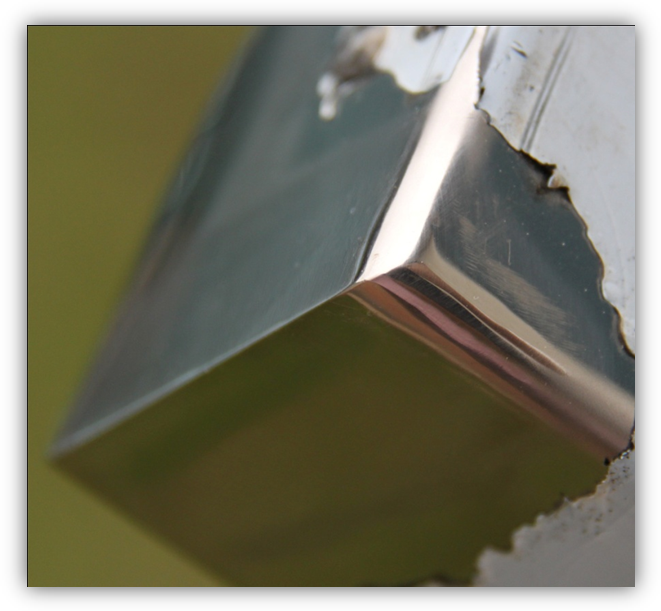

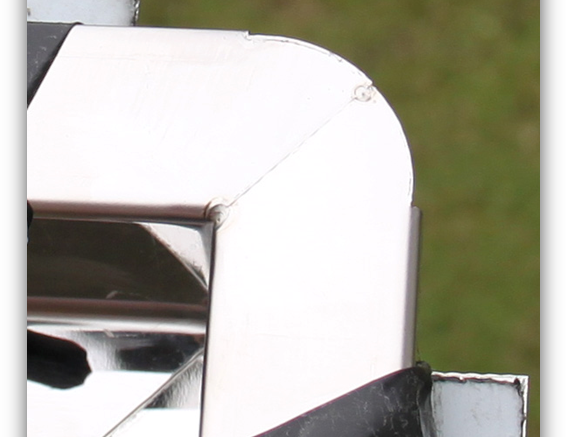

圆角拼焊打磨中间缝效果 圆角拼焊、打磨

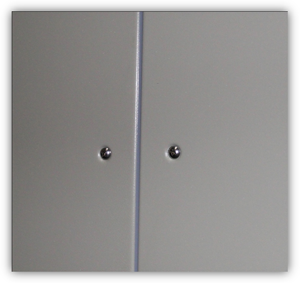

拼缝涂胶一次连续成型,涂胶处均匀、光滑、高温热处理喷塑外观
5.2.保温围护结构:外壁材料:双面镀锌钢板,表面喷塑处理
内壁材料:不锈钢板SUS304
箱体保温材料:硬质聚氨酯泡沫+玻璃纤维
门保温材料:玻璃纤维

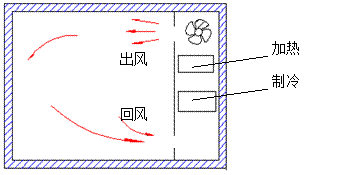

5.3.空气调节通道
风机、加热器、蒸发器、排水装置、干球温度传感器
加湿器、干烧防止器、湿球温度传感器、湿球水槽
5.4.试验室体标准配置
引线孔:直径φ50mm 1个,(位于箱体左侧)
照明灯:11W/AC220V 1个
样品架:不锈钢样品架2层,承重(均布):20kg/层
移动脚轮:4个

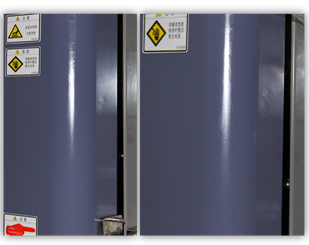

5.5.大门:铰链单开门
门上配电热防结露4层中空玻璃观测窗(可视范围W320×H430mm)1个
门框备防结露电热装置
5.6.控制面板:温(湿)度控制显示屏、超温保护设定装置、运行指示灯、故障指示灯、蜂鸣器
5.7.机械室:机械室中包含:
制冷机组、接排水装置、配电控制柜
加湿和测湿用水控制装置

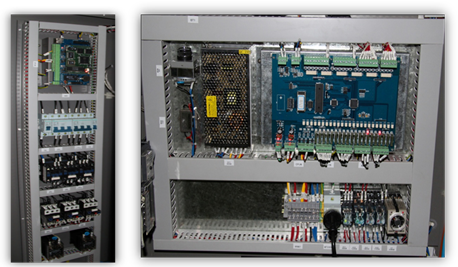

5.8.配电控制柜:散热风机
配电板
试样试验端子
RS-485 物理接口(需和集中监控软件一并选购)
总电源漏电断路器
5.9.加热器:镍铬合金电热丝式加热器
加热器控制方式:无触点等周期脉冲调宽,SSR(固态继电器)
5.10.电源线及排水孔:位于箱体背面
6.制冷系统
6.1.制造特点:3D全参数建模,智能高效----制造前会进行PC虚拟装配,三维布管,确保功能完善无设计疏漏;运动模拟、应力分析,流体运动模拟,确保设计合理性。
模块化组合---- 制冷机组模块化、配合结构通道模块化。实现现场无需焊接蒸发器、管路等,直接拼装使用。确保性能稳定,可靠!
弯管语言走管---- 机组走管采用国际先进 弯管语言 走管模式。确保制造工艺的批量一致性非常好!
3S制造管理工艺---- 制造流程采用3S管理流程,确保操作工艺批量一致性,确保批量设备性能稳定。如:焊接时通氮气,确保管内不氧化;采取各种工艺减震、防锈;工厂有足够空间便于操作等;
6.2.工作方式:水冷机械压缩双级制冷方式
6.3.节能方式:采用多机并联模式及多制冷回路并联,逐级调节制冷量。
低温采用无加热模式。
6.4.制冷原理:制冷方法分为蒸气压缩式制冷、吸收式制冷、蒸气喷射式制冷、气体膨胀式制冷、热电制冷。在上述制冷方法中,蒸气压缩制冷是最经济而且应用最广泛的制冷方式,亦是环境试验设备中最常使用的制冷方式,其原理是利用氟利昂等液体的蒸发潜热从被冷却物体中吸热而实现制冷。(单级制冷循环图)为蒸气压缩式制冷循环过程的示意图。经膨胀阀节流进入蒸发器的液体,从周围物体中吸取蒸发潜热而蒸发,蒸发后变成低温低压气体被制冷压缩机吸入,经压缩机压缩后变成高温高压气体进入水冷或风冷冷凝器,在其中冷却成高压液体,再经膨胀阀进入蒸发器。如此往复循环,从低温处吸热实现制冷,再将热量从高温处释放出来。

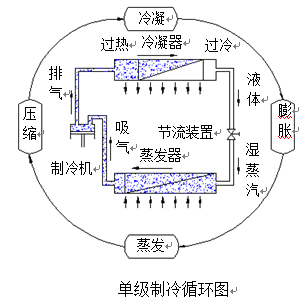

单级制冷循环图
在(单级制冷循环图)所示制冷循环中,由某一状态变成另一状态的一个变化被称为一个过程。制冷循环共有四个过程。下面简叙制冷循环中的四个过程。
(1).蒸发过程:通过膨胀节流后的低压湿蒸汽,在蒸发器中从周围介质吸热制冷,并逐渐增加其干度。这样,从蒸发器出来的气体就已经成为干饱和蒸气或稍有过热度的过热蒸气了。在蒸发过程中,制冷剂温度和压力保持不变。
(2).压缩过程:完成制冷作用后从蒸发器出来的蒸气进入制冷机,经过压缩后,温度和压力急剧升高。所以制冷机排出的气体就变成了过热度较大的热蒸气。压缩过程中,制冷剂熵值不变。
(3).冷凝过程:从制冷机排出的高温高压过热蒸气,进入冷凝器后同冷却水或空气进行热交换,使过热蒸气逐渐变成饱和蒸气,进而变成饱和液体。当用冷却水冷却时,饱和液体温度将继续降低,出现过冷。冷凝过程中压力保持不变。
(4).节流过程:从冷凝器出来的液体通过膨胀阀或毛细管等节流装置被节流,成为低温低压的湿蒸汽,节流过程中制冷剂焓值不变。
上述四个循环过程依次不断循环,进而达到制冷目的。
为完成制冷循环的各热力学过程,需要将压缩机、换热器、管路、管路附件等组成一个系统,该系统称为制冷系统。
单级压缩制冷,是指制冷剂蒸气只经过一次压缩,它的最低蒸发温度可以控制在-30c~-40c,当需要获得更低的试验温度时,通常采用复叠式制冷系统,即将两个单级压缩制冷系统复叠在一起。其中一个系统为高温部分,采用中温制冷剂;另一个系统为低温部分,采用低温制冷剂。高温部分的蒸发器与低温部分的冷凝器复叠构成冷凝蒸发器。
6.5.制冷压缩机:A)德国比泽尔 半密活塞压缩机2台
6.6.蒸发器:高效多段式带亲水膜翅片蒸发器(翅片加厚型)
6.7.冷凝器:水冷高效壳管式
6.8.节流装置:热力膨胀阀、毛细管
6.9.制冷机控制方式
控制系统的PLC(可编程逻辑控制器)根据试验条件自动调节制冷机的运行工况
冷凝压力调节阀(冷却水流量调节装置)
蒸发压力调节阀(防止蒸发器结冰)
压缩机回气冷却回路
能量调节回路
6.10. 制冷剂:R404A R23(臭氧耗损指数为0 )
6.11.零部件品牌: 名称:品牌:备注
制冷压缩机:德国比泽尔:半密活塞压缩机
油分离器
艾默生AW系列 (美国)
高压开关:丹麦DANFOSS
冷凝器(板式换热器):丹麦DANFOSS
蒸发器
广州永强:定做
干燥过滤器
丹麦DANFOSS
毛细管:MENTEK
膨胀阀:丹麦DANFOSS
电磁阀:日本鹭宫
6.12.変温干燥:采用快速初始段进行-40度以下低露点干燥空气充注,防止在快速温变后段由于蒸发器结霜造成的制冷输出效率大幅下降,从而能在发挥制冷系统最大效率的前提下,相对缩小系统功率,达到节能高效。
高分子膜干燥器:采用日本SMC高分子膜式干燥器
工作原理:特殊的高分子中空隔膜只能让水蒸气通过,空气中的氮气和氧气不能通过,当湿的压缩空气进入中空隔膜时,在隔膜内外侧的水蒸气分压力差的作用下,仅水蒸气通过隔膜,进入中空隔膜的外侧,出口便得到干燥的压缩空气。利用部分出口的干燥压缩空气,通过极细的小孔降压,流向中空隔膜外侧,将水蒸气带出干燥器外。而干燥空气则送入室内,如此连续充注。除水率高,输出空气的大气压露点可达-60℃,无振动,无排热,安装方便,使用寿命长,分子膜最长可使用5年。
7.电气控制系统
7.1.系统特点:自动故障反馈处理系统---- 有故障时自动中文显示故障详细信息及处理建议措施。方便客户判别处理故障,及时解决问题。
全过程显示监控---- 屏上能实时显示制冷系统运行状态、关键器件的维护周期等信息。方便客户日常维护,提前保养设备。确保设备长期稳定运行。
3S制造管理工艺---- 所有部件标签明确,所有端子压紧;模块化制作,确保工艺稳定,质量可靠。
7.2. 控制器
型 号:UMC7.0
