一、产品特点：
1、试验系统结构设计先进合理，制造工艺规范，外观美观、大方。
2、该试验箱主要功能元器件均采用世界名牌配置（含金量高）、技术原理先进可靠、噪音与节能得到最佳控制——其性能可替代国外同类产品。
3、零部件的配套与组装匹配性好，主要功能元器件均采用具有国际先进水平的原装进口件，提高了产品的安全性和可靠性，能保证用户长时间、高频率的使用要求。
4、设备具有良好的操作性、维护性、良好的温度稳定性及持久性、良好的安全性能、不污染环境及危害人身健康。
5、利用多翼式送风机强力送风循环，避免任何死角，使室内温湿分布均匀。
6、完整的安全保护装置。
7、假如异常状况发生时，控制荧幕上即自动显示故障状态，切断电源开关，并提出故障排除方法。
二、应 用 领域
本产品是根据用户要求，参照 GB2423[1].01高温试验方法、GB2423[1].02 低温试验方法、GB2423[1].03 恒定湿热试验方法、GB2423[1].04 交变湿热试验方法相应技术条件制造。
主要为航天、航空、医疗、石油、化工、军事、汽车（摩托车）、船舶、电子、通讯等科研及生产单位提供温湿度变化环境，供用户对整机（或部件）、电器、仪器、材料等作温湿度试验，以便考核试品的适应性或对试品的行为作出评价。是新产品研制、样机试验、产品合格鉴定试验全过程必不可少的重要试验手段。

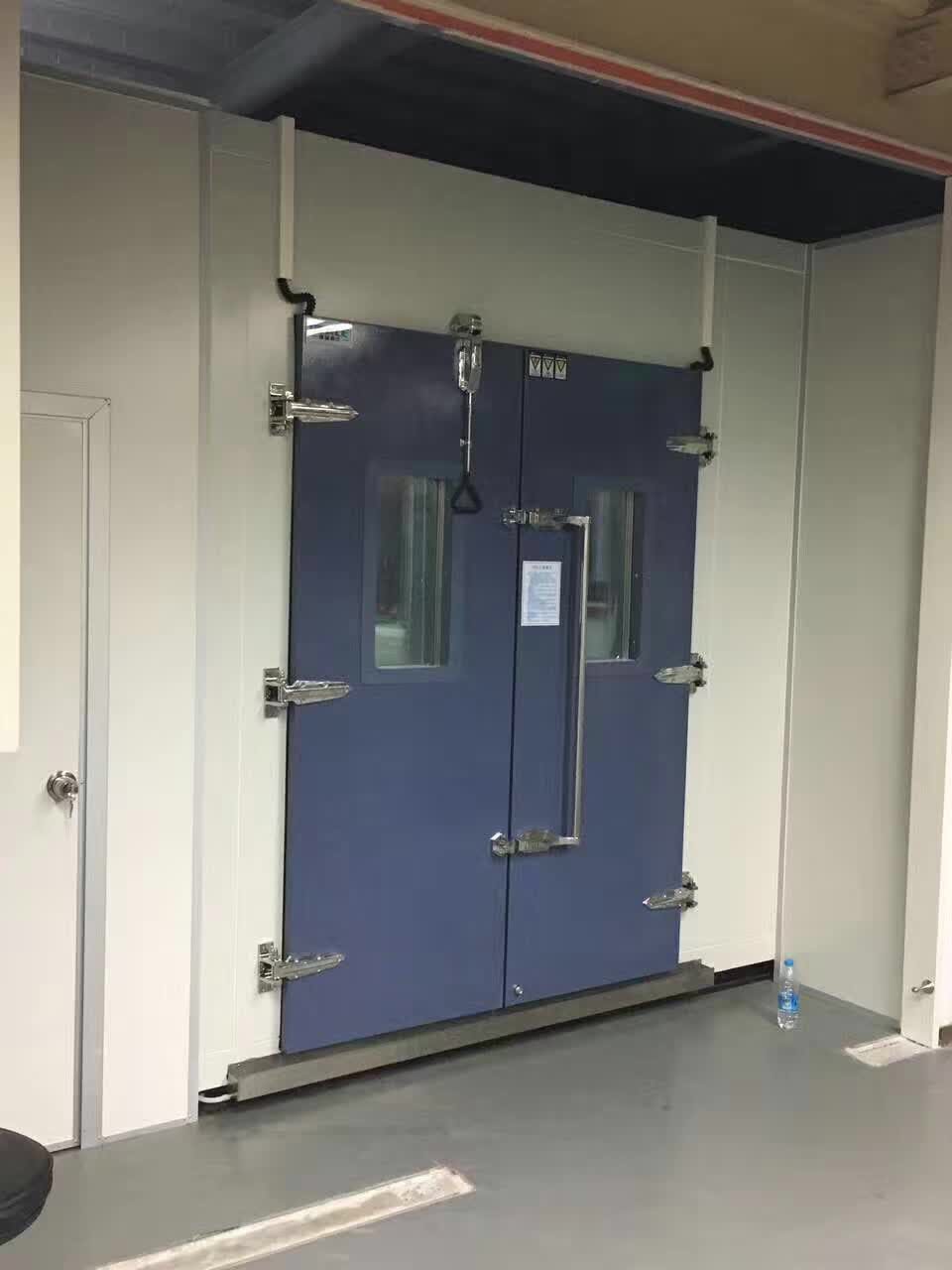

步入式恒温恒湿试验室优势
1，在上海金山，在北京设有服务点，距离贵公司仅仅8小时车程，服务非常方便；3. 容积、尺寸和重量
3.1. 标称内容积 （10）立方
3.2. 内室尺寸：W( 2.0 )m × H( 2.0)m × D( 2.5 )m
3.3. 外室尺寸：约W(4.5)m × H(3.1 )m × D(1.7 )m
3.4. 承载重量 500 KG/M2（均匀分布）可按要求订做
3.5. 单开门尺寸：单门800*1800
4. 性能
4.1. 测试方法 GB/T 5170.2-2008 温度试验设备
GB/T 5170.5-2008 湿热试验设备
4.2. 温度范围
温度：-20℃~80℃（可调）
湿度：30%~95%（可调）
升温速率：RT+10℃~ +80℃ 3~5℃/min（空载时）
降温速率：RT+10℃ ~ -20℃ 0.7~1.2℃/min（空载时）
4.3. 控制精度
温度：±0.2℃湿度：±2.0% （指控制器设定值和控制器实测值之差）
4.4. 温度波动度 ≤0.5℃（温度波动度为中心点实测最高温度和最低温度之差的一半）
4.5. 温度误差 ≤±1℃（工作室温度控制器显示值的平均温度减去中心点实测的平均温度）
4.6. 温度均匀度 ≤3.0℃（温度均匀度为每次测试中实测最高温度和最低温度之差的算术平 均值）
4.7. 湿度参考范围（仅湿热型）
（20～98）%RH（参照温湿度可控制范围图，无有源湿、热负载）
4.8. 相对湿度误差（仅湿热型）：±2.0%RH
4.9.湿度均匀度 ±3.0%RH
4.10.工作噪音
A 声级≤75dB(A) (在环温 25℃，回声少的隔音室内测得；采用 A 计权，测试 8 个点的平均值；各测试 点水平离噪声源 1 米、高度离地面1 米)
4.11 满足试验方法
GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法 Bb
GB 2423.1-89 (IEC68-2-1)低温试验方法：试验 A
GJB150.3-1986 高温试验
GB/T2423.3-2006(IEC60068-2-78:2007)恒定温热试验方法 Cab
GB/T2423.4-2008(IEC60068-2-30:2005) 交变温热试验方法 Db
GJB150.3(ML-STD0-810D)高温试验方法
GJB150.4(MIL-STD-810D)低温试验方法
GJB150.9-1986 军用设备环境试验方法：温热试验
GJB4.5-1983 船舶电子设备环境试验恒定温热试验
GJB4.6-1983 船舶电子设备环境试验交变温热试验
GJB367.2-1987 军用通信设备通用技术条件环境试验方法 411 温热试验
GJB360.8-87(MIL-STD-202f)高温寿命试验
GB10592-2006 高、低温试验箱技术条件
GB/T10589-2008 低温试验箱技术条件 （每立方米负载不大于 35kg/m3 钢的热容量 温热试验时无有源湿、热负载）
4.12 试样架：
选购配件，可根据要求订做，此报价不含此项
5. 结构特征
5.1. 空气调节通 道 A
1. 采多翼离心式循坏风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流。 2. 天花广角送风，地板面风道回风，确保整个测试空间温湿度之均匀性。
3. 新风量，回风量可调，确保室内空气清新。
5.2. 控制面板
韩国、日本控制器任选，触摸显示屏、RS232 计算机通讯接口、电源开关及状态指示灯。
5.3. 机械室 制冷机组、接水盘、排水孔、冷凝器机组
5.4. 配电控制柜 IO 板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、 热继电器、保险丝、空气开关
5.5. 高质量零配件图片：
5.6. 加热器
1.镍铬合金电热丝式加热器
2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）
3.加热器功率：（8）KW
5.7. 加湿器 （仅湿热型）
1.外置可拆卸锅炉加湿方法
2.不锈钢铠装加热器
3.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）
4.水位控制装置，加热器防干烧装置，沉淀物收集装置，液位观察窗
5.加湿器功率：（6）KW
5.8. 水路（仅湿热型）
1.RO 膜+活性炭供水过滤器，可拆卸清洗
2.高低温双水位电子液位开关，可防止误动作
3.缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行
5.9. 电源线孔及 排水孔
以实际施工场地为准。
6. 制冷系统
6.1. 工作方式 A 0℃~-30℃机型采用一级压缩，-30℃~-70℃采用二元复迭制冷方式
6.2. 制冷压缩机：
6.3. 制冷方式：风冷式
占地三米 三相 380 伏 25MM 线
6.4. 蒸发器：翅片管式换热器（兼做除湿器）
6.5. 冷凝器
风冷式：高密度翅片式换热器。
6.6. 节流装置：膨胀阀+毛细管
6.7. 板式热交换器
不锈钢钎焊板式换热器
6.8. 制冷机控制方式
1.控制系统根据试验条件自动调节制冷机运行最佳节能工况
2.蒸发器制冷量由控制系统驱动电磁阀切换
3.压缩机回气冷却回路
6.9. 制冷剂：R404a/R23/R22 雪种（臭氧耗损指数均为 0，R23 为复迭式制冷系统采用）
7. 电气控制系统
7.1. 控制器型号
韩国三元 TEMI990（TEMI880）
原装进口日本 OYO（8256）可选
显示器
TEMI880：5.7 英寸，640×480 点阵，TFT 彩色 LCD 显示器
OYO8256：5.7 英寸，640×480 点阵，TFT 彩色 LCD 显示器
运行方式：程序方式及定值
设定方式：
TEMI880 中英文菜单（可自由选择），触摸屏方式输入
OYO8256 中英文菜单（可自由选择），触摸屏方式输入
程序容量：
TEMI880（触摸式）
1.程序：最大 100 组
2.段数：最大 10000 段
3.循环数：最大可无限循环
OYO8256（触摸式）
1.程序：最大 100 组
2.段数：最大 10000 段
3.循环数：最大可无限循环
设定范围 温度：根据设备的温度工作范围调整
分辨率 温度：0.1℃；时间：1min; 湿度：0.1％RH(温湿度试验设备)
输入 五信道电子式温湿度传感器输入，可同时监控最多五个区域的温湿度数值。
通讯功能 RS-232 接口，随机赠送计算机通讯软件
控制方式：
1.抗积分饱和 PID
2.BTC 平衡调温控制方式+DCC 智能冷量控制+DEC 智能电气控制 (温度试验设备)
3.BTHC 平衡调温调湿控制方式+DCC 智能冷量控制+DEC 智能电气控制(温湿度试验设备)
曲线记录功能：
具有带电池保护的 RAM，可保存设备的设定值、采样值及采样时刻的时间；
最大记录时间为 180 天(当采样周期为 60S 时)
附属功能：
1.故障报警及原因、处理提示功能
2.断电保护功能
3.上下限温度保护功能
4.日历定时功能(自动启动及自动停止运行)
5.自诊断功能。
6.超温 100℃报警，自动切断电源。
7.联锁、自锁功能 8.附赠航空插座 3φ5 线十个
9.箱体里面采用耐高温线，控制系统不采用高温线。
10.保温隔热材料采用高级玻璃棉材料，具备防火功能。
软件使用环境：
用户提供IBM PC 兼容机，PⅡ以上 CPU，128M 以上内存，带 RS-232 通讯接口
7.2. 温湿度测量：五信道电子式温湿度传感器输入
8. 湿热系统供水（仅湿热型）
8.1. 供水方式 自来水+RO 膜过滤
8.2. 供水装置位置：视施工现场而定
8.3. 供水水质要求：电阻率≥500Ω·m
9. 安全保护装置
9.1. 制冷系统：
1.压缩机过热
2.压缩机过流
3.压缩机超压
4.冷凝风机过热
9.2. 加湿系统 （仅湿热型）
1.加湿热管干烧
2.水位异常
3.供水超时
9.3. 试验箱
1.可调式超温
2.空气调节通道极限超温
3.风机电机过热
9.4. 其它
1.总电源相序和缺相保护（三相式电源适用）
2.超载及短路保护
3.箱体多次开门造成制冷系统故障报警保护
10. 其它配置
10.1. 电源线缆 AC380V 电源：五芯（三相四线+保护地线）电缆 1 条（约 4 米长）
10.2. 总电源开关 NFB 断路器
11. 运输 试验箱为分体式，整体运输
11.1. 尺寸 最大运输尺寸（不含包装）：“参见 3.3 外型尺寸”
11.2. 重量 最大运输重量期（不含包装）： “参见 3.4 重量”
12. 使用条件 由用户保证下列各项条件
12.1. 安装场地
1.地面平整，通风良好
2.试验室周围无强烈振动
3.试验室周围无强电磁场影响
4.试验室周围无易燃、易爆、腐蚀性物质和粉尘
12.2. 环境条件
1.温度：0℃～40℃
2.相对湿度：≤85%
3.气压：86kPa～106kPa
12.3. 自来水 （仅限配纯水机的湿热型设备）
流量≥200kg/h，压力 0.1MPa～0.25MPa 自来水符合 GB 5749-1985 生活饮用水卫生标准 注：纯水机备 DN15 内螺纹接头
12.4. 供电条件：电源AC380V 电源要求：
1.三相四线+保护地线
2.电压范围：AC（380±38）V
3.频率允许波动范围：（50±0.5）Hz
4.保护地线接地电阻小于 4Ω
5.要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用：
最大电流：（100）A
最大功耗：（65）KW
(在环境温度+25℃、无试样、运行工况稳定一小时后测试获得的数据)
12.5. 其它
试验过程中打开试验箱的门，会造成箱内的温、湿度波动；在试验过程中如果多次
打开门或长时间敞开门或试验样品散发湿气，可能会造成制冷系统换热器结冰而无
法正常工作。
12.6. 优势特点
扩展及易搬迁方便、可免费升级软件、产品均匀性好、噪音低、使用安全、可靠、
外形美观、大方、拥有完善的售后服务。
四。配置清单
恒温恒湿室配置表
序号 名称 产地品牌备注
1 控制器（含 R232 通讯及软件） 韩国/日本 TEMI880/OYO8256
2 接触器 法国施耐得 LC1E1810
3 热继电器 法国施耐得 380V\5.5-8.5A(8.5-12.5A)
4 中间继电器 日本奥姆龙 MY2J
5 时间继电器 日本 CKC AH3-2
6 欠逆相继电器 日本 CKC 三相电源配套 HR-3
7 超温保护 韩国 RAINBOW TS-320S
8 SSR 香港艾克斯 ASR03-325DA
9 温湿度传感器 台湾宣荣 PT100
10 照明灯 德国欧司朗 220V\18W
11 信号指示灯 上海天亿 LA12D
12 闪光蜂鸣器 上海天亿 LA42S
13 机床控制变压器 台湾华达 500W
14 无熔丝开关 台湾士林 380V/40A/60A/100A
15 按钮开关 中国超能 CNDA1
16 加热器（加温和加湿） 台湾隆星定制
17 循环风机 台湾利铁 380V750W
18 风轮 台湾尚昱 10F
19 水泵（恒温恒湿专用） 香港华星 500ML/MIN
20 液位开关（恒温恒湿专用）香港华壬 300V
21 纯水装置（恒温恒湿专用）台湾优尼克 30L
22 防汗线 台湾 GOOLMAX 24VDC50W
23 多层真空玻璃窗口 香港庆强定制
24 高温线 中国成天泰选配
25 电线电缆 中国成天泰选配
26 压缩机 德国比泽尔 Bitzer
27 冷凝器 台湾科威力定制
28 冷凝风机 德国顿力 220V350M
29 干燥过滤器 丹麦丹佛斯 DCL032/085
30 膨胀阀 丹麦丹佛斯 TS2
31 电磁阀 日本 SANHUA CNINA AC220V
32 扳式换热器(复迭式采用) 日本东联 CB14-20HSR16
33 蒸发器 台湾中力定制
34 制冷剂 美国杜邦 R404A/R23
35 冷冻油 英国冰熊 RL32H
36 油分离器 美国 ALCO 大型系统配套 55824
37 气液分离器 台湾富洲 3/8″
38 高低压开关 日本鹭宫大型系统配套 D606M
39 油压开关 日本鹭宫大型系统配套 C106S
40 工艺阀 台湾富洲 1/4″
41 避震软管 美国帕丽斯大型系统配套 P5、P8
