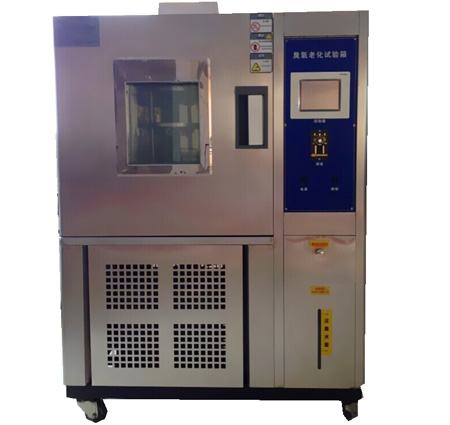

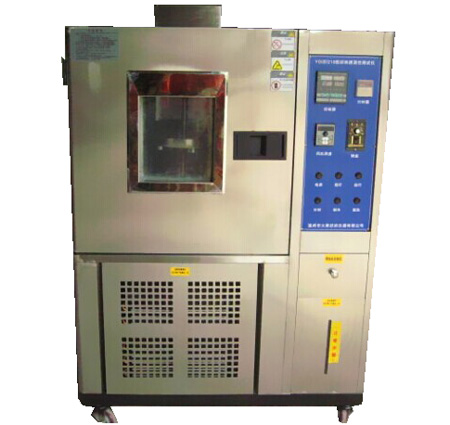

JW-8001耐臭氧老化试验箱

臭氧老化试验设备可用于橡胶类制品如硫化橡胶，热塑性橡胶，电缆绝缘护套等产品，在静态拉伸或连续的动态拉伸变形下，或在间断的动态拉伸与静态拉伸交替的变形下，暴露于密闭无光照的含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样进行检测，从试样表面发生的龟裂或其它性能的变化程度，研究臭氧对橡胶的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命。
静态拉伸试验
   标准规定试样两头夹在专用夹具上，选择一种伸长率拉伸，一般选择20%，夹具安装在转动的样品架上，样品架转速在（20—25）mm/S之间，在温度为（40±2）℃，相对湿度不大于65%，规定的臭氧浓度下，进行试验。经过规定的时间后检查试样的龟裂情况。一般臭氧浓度选择（50±5）×10-8 。
动态拉伸试验
   标准规定试样夹具可以自动伸缩将试样拉伸和复位，拉伸频率为0.5±0.025Hz，将试样两头夹在专用夹具上，使试样从伸长率为0至最大伸长率之间循环拉伸，夹具安装在转动的样品架上，样品架转速在（20—25）mm/S之间，在温度为（40±2）℃，相对湿度不大于65%，规定的臭氧浓度下，夹具循环拉伸和复位并随样品架一起转动进行试验。经过规定的时间后检查试样的龟裂情况。一般臭氧浓度选择（50±5）×10-8 。
   动态拉伸试验分为连续动态拉伸和间断动态拉伸。
执行标准：JIS K 6259、ASTM1149、 ISO1431、 GB/T7762、GB/T13642-92等。

1.臭氧发生器主件为无声放电管臭氧发生器(具有噪音体积小,纯度高等特点)4～20mA输出控制精度±10%;
2.电极冷却方式：风冷式;
3.臭氧产生供气源：直接空气;
4.臭氧检测探头为进口英国CT电化学传感器及外壳、电子线路板、屏蔽导线等组成;
5.臭氧检测探头输出信号：4～20mA;
6.臭氧检测探头采集精度：≤±5%F.S;
产品用途: 臭氧老化试验箱适用于非金属材料和橡胶制品的老化龟裂试验检测,在通过一定温度的臭氧环境中检测其产品的耐老化程度。
一、产品规格:
型号 JW-100
内形尺寸D×W×H  500×500×400:mm
二、技术参数:
1.温度范围：0℃～70℃。
2.湿度范围：40%～98%R.H、
3.温度波动度：≤±0.5℃
4.温度均匀度：≤±2℃
5.温度偏差：≤±1.5℃
6.湿度波动度: +2、-3%R.H
7.升温速率：0.7～1.0℃/min
8.降温速率：常温降至10℃≤20min /非限性
9.臭氧浓度：10～500pphm
10.气体流速：12～16mm/S
11.臭氧样架: 静态、动态拉伸试验样架(订货时说明)
12.样架转速: 360度旋转样品架(转速1r/min)
13.时间设定范围：0～9999小时
14.电源要求：AC380(±10%)V/50HZ  三相五线制
三、箱体材质：
1.外壳均采用优质A3钢板数控机床加工成型,外壳表面进行防静电喷塑处理,更显光洁、美观;
2.内胆采用优质SUS304镜面不锈钢板;
3.保温材质选用高密度玻璃纤维棉,保温厚度为100mm;
4.搅拌系统采用长轴风扇电机,耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环;
5.门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭;
6.机器底部采用高品质可固定式PU活动轮;
7.观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜;
四、控制系统：
1.温、湿度仪表采用全进口韩国TEMI-880显示仪，P.I.D微电脑S.S.R温湿度控制器;
2.精度：0.1℃(显示范围)
3.解析度：±0.1℃
4.感温传感器：PT100铂电阻测试器；
5.控制方式：热平衡调温方式；
6.温度控制采用P.I.D系统同频道协调控制;
7.具有自动演算的功能,可减少人为设定时所带来的不便;
8.臭氧浓度控制采用进口PIC可编程序模块显示器，及PLC模拟量扩展模块;
五、加热、加湿、除湿系统：
A、加热系统：
1.采用远红外镍合金高速加温电加热器;
2.温度控制输出功率均由微电脑演算，以达高精度高效率之用电效益;
B、加湿系统：
1.内置式锅炉蒸汽式加湿器;
2.具有水位自动补偿、缺水报警系统;
3.远红外不锈钢高速加温电热管;
4.湿度控制均采用P.I.D ＋S.S.R，系统同频道协调控制;
C、除湿系统：采用蒸发器盘管露点温度层流接触除湿方式;
六、制冷系统：
1.压缩机：全封闭原装法国泰康机组；
2.制冷方式：单机制冷(风冷型)
3.制冷剂：R404A、R23(环保型)
4.全系统管路均作通气加压48H捡漏测试；
5.加温、降温系统完全独立；
6.内螺旋式冷媒铜管；
7.斜率式蒸发器；
8.干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件；
七、臭氧系统：
1.臭氧发生器主件为无声放电管臭氧发生器(具有噪音体积小,纯度高等特点)4～20mA输出控制精度±10%;
2.电极冷却方式：风冷式;
3.臭氧产生供气源：直接空气;
4.臭氧检测探头为进口英国CT电化学传感器及外壳、电子线路板、屏蔽导线等组成;
5.臭氧检测探头输出信号：4～20mA;
6.臭氧检测探头采集精度：≤±5%F.S;
八、静态拉伸试验:
 标准规定试样两头夹在专用夹具上,选择一种伸长率拉伸,一般选择20%,夹具安装在转动的样品架上,样品架转速在(20—25)mm/S之间,在温度为(40±2)℃,相对湿度不大于65%,规定的臭氧浓度下进行试验。经过规定的时间后检查试样的龟裂情况,一般臭氧浓度选择(50±5)×10-8 ;
九、动态拉伸试验:
标准规定试样夹具可以自动伸缩将试样拉伸和复位,拉伸频率为0.5±0.025Hz,将试样两头夹在专用夹具上,使试样从伸长率为0至最大伸长率之间循环拉伸,夹具安装在转动的样品架上,样品架转速在(20—25)mm/S之间,在温度为(40±2)℃,相对湿度不大于65%,规定的臭氧浓度下,夹具循环拉伸和复位并随样品架一起转动进行试验。经过规定的时间后检查试样的龟裂情况,一般臭氧浓度选择(50±5)×10-8 ;
十、保护系统：
1.整体设备超温、整体设备欠相
2.整体设备过载、制冷机组超压
3.整体设备定时、故障报警后自动停机等保护
十一、臭氧老化试验箱使用条件：
1.环境温度：5℃～＋28℃(24小时内平均温度≤28℃)
2.环境湿度：≤85%R.H
3.操作环境需要室内通风良好,机器放置前后左右各80公分不可放置东西;
十二、符合标准: 严格参照GB/T7762-2003静态试验方法、GBT 13642-1992动态试验方法设计制造；
十三、服务承诺：免费送货上门,在对该设备安装调试结束后,在用户现场对相关技术人员免费做相应的操作培训,人数不限。

内箱材质： SUS304进口高级不锈钢板
外箱材质： A3钢板涂塑
保温材料： 超细玻璃纤维保温棉
加热方式： 不锈钢电加热管
循环系统： 单通道风循环、离心风轮
温度控制：高精度进口数显温控仪（兼臭氧浓度测控）
精度：±0.1℃（显示范围）
最小显示分辨率0.01℃、解析度：±0.1℃
电器元件：要求采用“德力西”交流接触器、日本欧姆龙小型继电器等品牌。
传 感 器：测温体：Pt100上海南浦产测试传感器
电源开关：德力西（带漏电保护）
控制方式：连续PID控制
固态继电器：美国固特（SAP4040D/4025D）
转盘电机：合资或进口品牌
电子调速器：合资或进口品牌

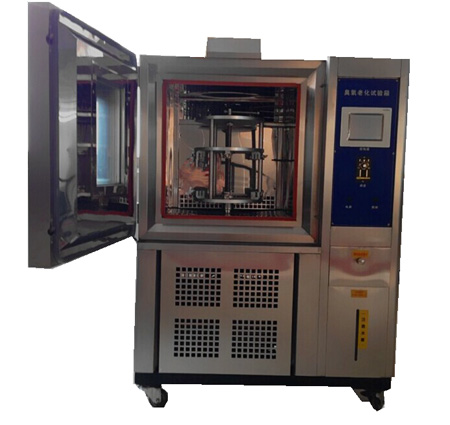

动﹑静态拉伸样品架：
样品夹具：6个
拉伸率：5~40%可调
拉伸频率： 0.5Hz
转盘材质： 不锈钢
