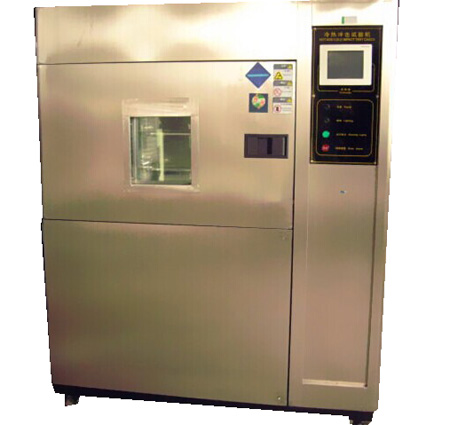

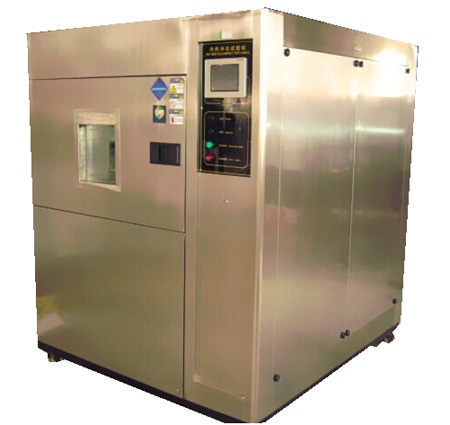

TS-80A-3P三槽式冷热冲击试验机

三槽式冷热冲击试验机是利用低温及高温蓄冷热储存槽，依动作需要打开DAMPER，将储存槽内之冷热温度导入试验槽内从而达到快速温度冲击效果,平衡调温控制系统（BTC）+ 特殊设计之送风循环系统,以P.I.D.方式控制SSR,使系统之加热量等于热损耗量,故能长期稳定的使用.

用途:

电子电器零组件、金属、化学村料＊自动化零部件、通讯组件、国防工业、航天工业、BGA, PCB基扳、电子芯片IC、半导体陶磁及高分子材料之物理性变化的理想测试工具。
特点:
◆全新欢美最先进之防爆把手，完美的造型设观外观质感高水平。
◆采用大型人机触控对话式LCD人机接口控制器，操作简单，学习容易，稳  定可靠。
◆冲击方式采用风路切换方式，将冷、热温度导入测试区实现冷热冲击测  试目的.
◆冲击时间0.1～999.9小时.循环周期1～9999次可设定。
◆可设定循环次数及除霜次数自动(手动)除霜。
◆运转中状态显示及曲钱，异常及故障点显示说明及排除方法。
◆欧美原装高效率复迭压缩冷冻机组，运转噪音低，省能源之设备。
◆冷热冲击箱采用PID自动演算控制功能,温度控制精度高。
◆可作自动循环冲击或手动选择性冲击并可选择二槽或三槽式及冷冲、热冲进行冲击。
◆冷热冲击箱可独立担当高温箱或低温箱使用，一机三用。
◆冷热冲击箱采用对臭氧系数为零的绿色环保(HFC)制冷剂R507、R23。

性能:指水冷式在室温＋25℃,空载时.
1.试验槽温度使用范围:
高温段: +60℃～150℃
低温段: －10℃～-40℃
2.高温槽温度设定范围:＋60℃～＋200℃.
高温槽升温时间RT（室温）～＋200℃约需35min（室温在＋10～＋30℃时）
3.低温槽温度设定范围:－10℃～－50℃
低温槽降温时间RT（室温）～-50℃约需80min（室温在＋10～＋30℃时）
4.温度波动度:±1.0℃
5.温度均匀度:±2.0℃
6.冲击归复时间：－50℃～＋150℃ 约需  5min（空载）
(高低温冲击恒温时间各为30min以上)
7. 风门打开时间:     3秒以内.
C.结构: a: 内部尺寸: W40×H50×D40㎝
        b. 外部尺寸: W156 × H182 × D157 cm

1.内箱材质: 镜面不锈钢板（SUS#304）
2.外箱材质: 特殊防锈处理之钢板喷塑.
3.保温材质:  高温槽：硅酸铝保温棉
             低温槽：高密度PU发泡
4.加热器:鳍片式散热管形不锈钢电热器.
a:高温槽  12.5 KW.
b:低温槽  8.5 KW.
5.送风循环系统:  a.马达1HP×2台.
b.不锈钢加长轴心.
c.多翼式扇叶（SIROCCO FAN）.
e. 特殊设计之风扇强制送风循环系统.
6.箱门: 试验箱单片门,左开.
a.嵌入式平面把手.
b.后钮:SUS#304.
c.硅胶发泡胶条.
7.冷冻系统:
a.压缩机: 法国”泰康”牌全密闭式高效率复叠式压缩机。
b.冷媒:环保冷媒R-507/R-23。
c.冷凝器: 风冷式冷凝器.
d.蒸发器: 鳍片多段式自动负载容量调整.
e.附件: 干燥剂,油分离器，冷媒流量窗口,修理伐,高压保护开关
f.膨胀系统: 容量控制之冷冻系统（毛细管）
g.制冷辅助件： 膨胀阀（丹麦“DANFOSS”），电磁阀（日本）；过滤器（丹麦“DANFOSS”）；压力控制器（丹麦“DANFOSS”）；截止阀（意大利CASTEL）；油分离器（欧美ALCO）等制冷配件均采用进口件.
8.冲击温度程控器:原装进口256色液晶显示触控式莹幕直接按键型控制器,中、英文表示. 7.5”之广视角,高对比附可调背光功能之大型LCD液晶显示控制器。
a.控制器规格:
 精度:±0.1℃＋1digit.
 分辨率:±0.1.
 具有上下限待机及警报功能.
 温度入力信号:  T型感温线.
 P.I.D控制参数设定,P.I.D自动演算.
b.画面显示功能:
 采用图控软件画面对谈式, 无须按键输入,屏幕直接触摸选项：包括程序设定、曲线显示、历史数据、手动运转、自动运转、辅助设定等.
 可显示目前执行状态、温度设定值、时间设定值、剩余时间、剩余循环次数
 具单独程序编辑画面,可输入温度,时间及循环次数.
 温度程序具实时显示程序曲线执行功能
 显示故障状态及说明故障排除方法
 屏幕可作背光调整,屏幕显示保护功能可作定时,关闭设定.
 中、英文可相互切换.
c.程序容量及控制功能:
 可使用的程序组:最大96个PATTEN（即96个试验规范可独力设定并储存）。
 可重复执行命令:可达999次。
 SEGMENTS时间设定0～99Hour59Min。
 程序之制作采对谈式设定功能。
 8组程序相互连接功能.
 具有断电程序记忆,复电后自动启动并接续执行程序功能。
 高低温冲击时自动补偿温度功能.
 程序执行时可实时显示图形曲线。
 除霜时间、次数及除霜温度设定及执行功能.
 具有预约启动及关机功能.
 具有日期,时间调整功能.
9.主要组件:
 阀门：气压式（气压：5KG客户须提供空气）.
 电源按钮开关 ： 台湾.
 累时计： 台湾.
 交流接触器: 日本富士.
 热继电器:  日本富士.
 交流继电器:  OMRON.
 时间继电器: 台湾.
 控制器: 原装进口.
 超温保护器: 台湾.
 无熔丝总开关: 日本”三凌.
 固态继电器: OMRON.
 按钮开关: 台湾.
 干烧保护器: 意大利.
10.安全保护装置:
 超温保护装置.
 逆相,欠相保护装置.
 压缩机过热保护开关.
 压缩机高压保护开关.
 压缩机过电流保护开关.
 无熔丝开关过载保护.
 鼓风电机过载保护.
 加热器短路、过载保护装置.
 线路保险丝及全护套式端子.
11. 控制面板:
 冲击温度序控制器一只（原装进口）.
 电源按钮开关一只（台湾）.
 超温保护开关一只（台湾）.
 累时计一只 (台湾).
 备用记录仪孔一个.
12. 测试孔: 机体左侧50mm孔1只附不锈钢孔盖1只,硅胶塞头1只。
13. 试料置放架:
a.不锈钢SUS#304网状置物盘2片.
b.不锈钢可调整间距置物轨道2组..
14. 周围环境:
 可允许使用温度范围：0℃～＋35℃.
 性能保证范围:＋5℃～＋30℃（降温时间及最低达到温度参考1～6）.
15. 提供文件:  1.品质保证书           交货时提供一份.
2.订货规格书           订货时提供一份.
3.使用说明书           交货时提供一份.
16.标准配置:
 不锈钢SUS#304格栅试料放置架2片：试料不大于10公斤.
 不锈钢置物架两个.
 测试孔:机体左侧测试孔￠50mm 1只,附不锈钢孔盖1只,硅胶塞头1只。
 活动轮,平水角杯.
 电源线2.5m长1条.
 备用保险丝1份.
