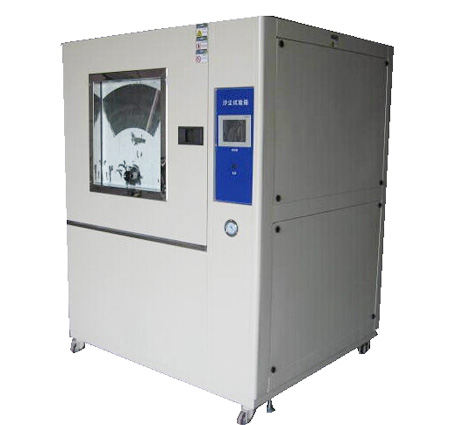

JW-5002沙尘试验机

一、用途：本试验箱主要用于电子电工产品考核外壳和密封件在防砂尘试验期间能否保证设备和元件良好的工作性能.

二、本设备执行标准：GB2423.37-89中La和Lb；GB 4208-98；IEC60529。试验箱按下述标准要求制作

SC型系列防尘试验箱是依照GB4208-93(等效采用IEC60529-2001)《外壳防护等级(IP代码)》设计制造,适用于电气产品进行第一位特征数字为5和6(IPX5和IPX6)的砂尘试验。

本试验箱依照标准要求,采用人工模拟尘埃环境来检验被测试品的防尘能力,其具体要求和合格判定标准应按照GB4208-93(IEC60529-2001)或产品相关的标准要求.

另注：本试验箱能满足GB2423、GB4706、GB4208、DIN中家用电器、低压电器、汽车、摩托车零部件外壳防护等级试验要求。本装置不能满足GJB150中有风源的砂尘试验。

技术参数

1．工作室尺寸（mm）：500×500×600 (深×宽×高)

    外箱尺寸约（mm）：800×1020×1600 (深×宽×高)

2．内箱材质：不锈钢板

3．外箱材质：冷轧钢板静电喷涂

4．箱门：大型钢化玻璃观察窗

5．风道系统：独特的风道设计，保证箱体产生非层状的垂直循环气流

6．箱内温度：15~35°C

7．箱内相对湿度；45%~75%RH

8．网标称线径：50um

10．线间标称间距；不大于70um

11．箱内灰尘量为：2Kg/m

12．气流速度：≤2m/s

13．滑石粉用量：2kg~4kg/ m3

14．吹尘时间：0~9999.9h可设定

15．控制系统：进口高精度PID数显仪表

16．PT100测试传感器

17：安全保护装置

a).仪表超温保护功能

b).电源缺相保护

c).漏电断路保护

18.风速不可调：0-70m/s

19.砂尘浓度：0-50/100/200/1000/20000mg/m3 ，可选择。选配。

四、设备特征：

1、作室尺寸及外形尺寸：

2、主要技术参数：

3、结构与材质：

材料：内胆：采用SUS#304高级不锈钢板

      外箱：A3钢板静电喷粉

试件电源插座：防尘插座

控制器：触摸屏控制器通信控制（此控制器具备下述多种任意设定控制功能）

a.      吹尘时间（停、吹）可调

b.      循环周期：任意可调

c.      预设试验时间:0.1H-9999.9H 任意可调

d.      通电：断—通—断

e.      有累时功能和断电保护功能

f.      吹 风机：全塑离心风机

真空系统：配有压力计、空气过滤、调压三联件、连接管（真空泵另配，订货时说明）

2、主要配置： 循环离心风机、振击电机、加热管、过滤器，真空泵等

五、保护装置

1、 安全可靠的接地装置

2、 电机过载保护

六、电源：AC 380V，50Hz
