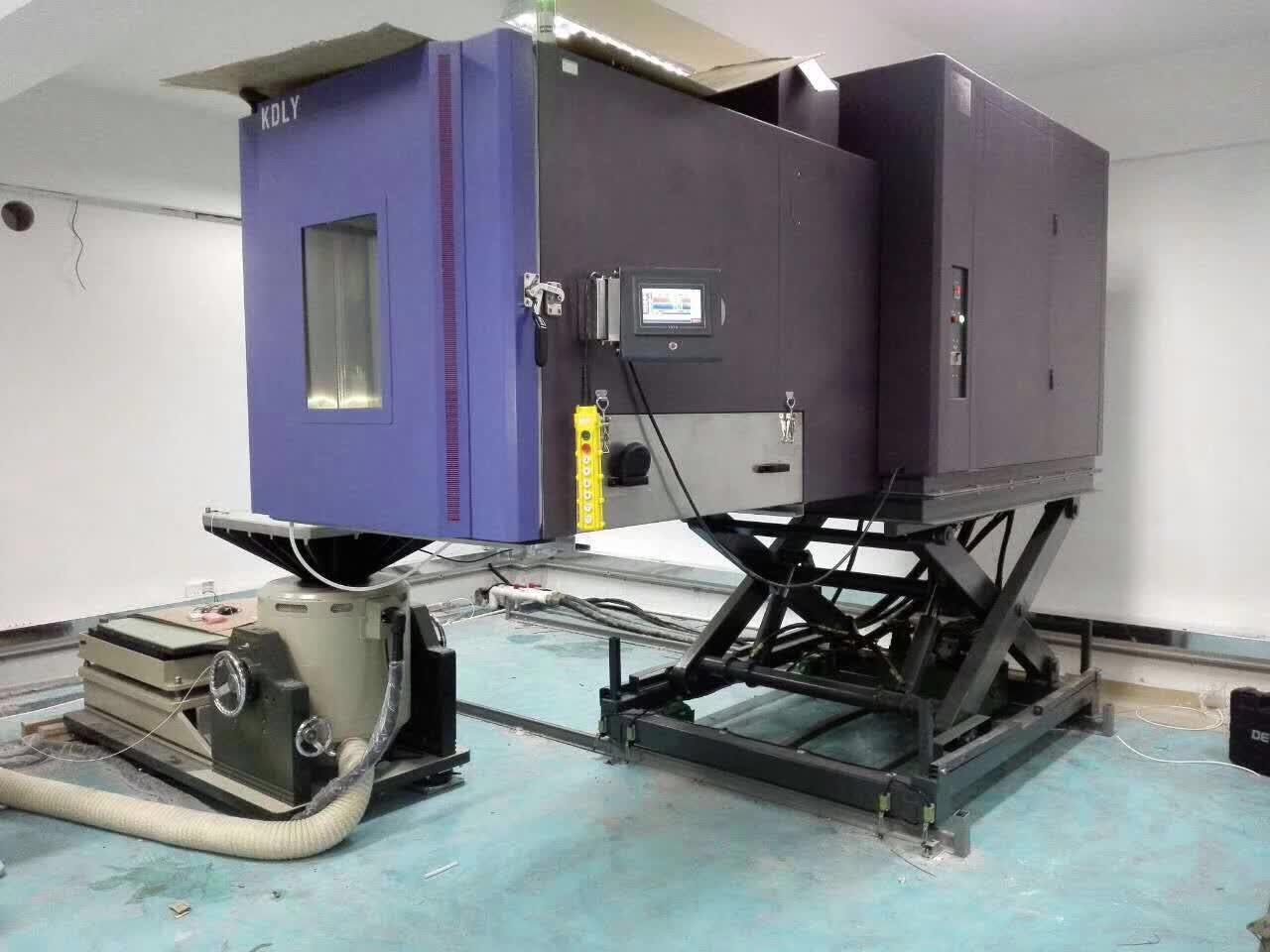

JW--7004温度/湿度/振动三综合试验箱

【产品简述】
设备名称：温度、湿度、振动三综合试验箱
设备型号：JW--7004
适用特性：温度、湿度、振动综合应力试验系统，将温度、湿度气候应力试验与振动等力学应力试验集成一体。试验系统工作时，将温度（高温或低温、温度变化）应力、湿度应力、振动应力以及电应力按规定的组合方式和周期性空间，同时或分别施加到样品上。与单一应力作用相比，具有环境模拟更真实、试验效率更高等优点。广泛用于产品对环境适应性、使用可靠性的考核与评定；应用于产品设计缺陷的早期发现及工艺缺陷的筛选等场合。
【满足试验标准】
GB/T 2423.102-2008电工电子产品环境试验 第2部分：试验方法：温度（低温、高温 ）/低气压/振动（正弦）综合
GJB 150.24A-2009军用装备实验室环境试验方法 第24部分：温度-湿度-振动-高度试验
【产品概述】
 产品名称：复合式三综合试验箱
 产品型号：JW-7007
 生产厂商：365滚球盘是都进不去么
 生产地点：东莞
适用范围：本设备适用于各类电工电子产品及其他产品、零部件和材料进行高低温恒定和渐变、湿热试验等环境模拟可靠性试验。除此之外的用途可能会导致人员受伤及机设备损坏！
【产品特点】
   整体框架采用高强度型钢激光焊接完成，表面金属镀膜防锈蚀处理，坚固耐用；
   采用静平衡制冷技术，制冷时不制热，制热时压缩机不启动，省电30%，高效节能；
   采用美国新型PWM冷媒控制技术实现低温节能运行；
   通信配置RS232接口和USB储存下载功能；
   机台多重报警监测，配置无线远程报警功能；
   最安全的水路系统和再生用水环循系统；
   湿度效应可以达到15℃/15%RH效能，除湿速度快；
   防止静电降耗能力强，达到同行业中性能最佳状态；
   全自动配合待测品负载量控制压缩机冷媒流量达到省电目的；
   有效的低湿度控制范围40℃/20%RH效能；
   控制系统通过EMC(电磁兼容性)验证；
   机台或计算机重新来电远程联机试验曲线自动连接继续工作；
   配带液氮接口、液氮降温系统，以实现快速降温。（液氮流量自动控制，带液氮流量计实时监测液氮流量）
【执行与满足标准】
 [1] GB/T 10586-2006 湿热试验箱技术条件
 [2] GB/T 10592-2008 高低温试验箱技术条件
 [3] GB/T 2423.1-2001 试验A：低温试验方法
 [4] GB/T 2423.2-2001 试验B：高温试验方法
 [5] GB/T 2423.3-1993 试验Ca：恒定湿热试验方法
 [6] GB/T 2423.4-1993 试验Db：交变湿热试验方法
 [7] GJB/T 150.3-1986 高温试验方法
 [8] GJB/T 150.4-1986 低温试验方法
 [9] GJB/T 150.9-1986 湿热试验方法
 [10] IEC68-2-1 试验方法A：冷
 [11] IEC68-2-2 试验方法B：干热

【主要性能参数】
 有效容积 1M3
 内箱尺寸 W(宽)1000X2 mm×H(高)1000mm×D(深)1000mm
 外箱尺寸 W(宽)1610mm×H(高)2080mm×D(深)1460mm（*以实物为准）
配接振动台面尺寸 垂直台：500×600mm
 调温调湿方式 BT(H)C平衡调温(调湿)方式智能调节
 温度范围 -60℃~ +150℃
 湿度范围 20%~98%RH
 温度波动度 ≤±0.5℃
 湿度波动度 +2～-3％（＞75％RH），±5％（≤75％RH）
 温度偏差 ±2℃
 湿度偏差 ≤±3%RH
 温度均匀度 ≤±2.0℃
 升温时间 ≤15℃/min（－60℃～+150℃；负载1KW发热量，100KG铝锭）
 降温时间 ≤1.2℃/min（+100℃～－55℃；负载1KW发热量，100KG铝锭，机械制冷）
≤15℃/min（20℃～-55℃；负载10KW发热量，100KG铝锭，液氮制冷）
 冷却方式 水冷
 使用电源 AC（380±38）V（50±0.5）Hz 三相四线+保护地线
 总功率 单台总装机功率160KW
分项功率：加热90KW(做快速升温时发热全功率输出为90KW;降温恒温时则通过PLC自动控制切断63KW，控制实际最大输出功率为27KW）；制冷52KW；加湿15KW；鼓风3KW；
 设备噪声 ≤65dB（A声级）
 使用环境 温度0～30℃ 湿度0～85%RH (不结露)
 加热调节 镍铬合金电热丝式加热器
 加湿调节 不锈钢铠加热器（加热加湿方式）
 循环风机 离心风机
 制冷机 进口德国比泽尔半封闭压缩机
 制冷剂 美国杜邦进口环保R404A/R23制冷剂
 显示器 10寸TFT真彩色LED触摸屏
 运行方式 程序设定，定值方式
 设定方式 中文菜单，触摸屏方式输入
 程式容量 可编辑：120个程式。每个程式最大50步，可设20个循环（每个循环步最大99次循环）
固定：10个程序，程序可连接
 安全装置 漏电断路保护装置；风机过热保护装置；防空焚保护装置；压缩机过热保护；压缩机超压保护；电源欠逆相保护装置；过热、过流、相序、超温保护装置；
 标准配置 透明电热膜玻璃观察窗4个；电缆孔1个；照明灯2个；
电缆线1条；湿布5块
 附属功能 故障提示报警及原因处理提示功能；报警输出功能；超温保护功能；上下限温度保护功能；断电保护功能；试验暂停功能；定时功能（自动启动及自动停止运行）；
本地和远程通讯功能；曲线记录功能；
 备注：1、均在空箱条件下，按GB/T5170测试
2、风冷型试验箱系在室温≤25℃时且通风良好条件下所测试数据；当35℃≥室温＞25℃时，可正常使用，但低温范围及降温速率会受一定影响。
3、水冷型试验箱在水温≤28℃、水压在0.2MPa～0.6MPa，，进出水压差≥0.2MPa条件下所测试数据
温湿度区域示意图

【箱体结构】
  试验箱、电控箱以及冷冻系统箱都是采用整体焊接方式，结构外观美观大方、牢固、耐用、不容易漏气，试验箱满足非标高温高湿压力要求,温度范围：最高可达到150℃，最低-60℃。整个设备分为三个部分：试验室、冷冻柜、电控柜。试验箱中部平时可隔断，形成两个独立的试验箱；试验箱分为两个独立控制系统，可单独控制每一个独立试验箱。当遇到超个3米以上的长条形的试件时，也可将中间隔板拆开，形成一个24m3、两台10T同轴振动的三综合试验系统，由指定其中一个控制系统控制整个大的试验箱，可保证足够大的试验空间；配合试验箱内铺有可移动导轨，试验物品先由大车推到试验箱门口，再由小推车经过箱内滑轨推进试验箱内，同时顶部装有两块1800X400MM可打开活动门，配合行吊将试验物品安装定位。
结构方式：整体式前后结构形式：前部为工作室、后部电控柜、后底部为冷冻室；试验箱两侧开有2800X2000MM大门，工作室底部为活动底板，垂直振动接口板1张。振动接口板通过硅橡胶软膜与振动台软连接，可隔离振动，并具有密封和隔热功能；工作室内设有送风系统：送风电机、离心扇叶、加热器、加湿器、制冷及除湿蒸发器。后部为电器控制系统和底部制冷机组系统。
外壳材料：优质冷轧钢板加工成型，表面经酸洗磷化处理后静电喷塑。
内体材料：国际通用SUS304#不锈钢板及内部加强结构件。
绝热材料：采用聚氨酯发泡及超细玻璃纤维。
控制操作面板：位于箱体右侧面（也可按用户现场方位确定），操作方便
大门：双开门设计，门与箱体之间采用双层采用硅橡胶密封条，耐高低温，抗老化，密封性能良好。为了防止低温试验时门框和门的边沿凝露或结霜，门框和门的边沿设置有电热除霜装置。
大门把手：采用扣拉式结构，杠杆动力式开启，开关方便、轻松，美观大方。
观察窗：测试室大门上设有2个可视尺寸：400×600mm（宽×高）中空电阻膜加热防霜观察窗。
照明灯：工作室内配有长寿命受控观察光源，开关设在外部PLC触摸屏上，并具有延时自动关闭功能。
测试引线孔：箱体的前部设置有1个φ100mm孔，并配有专用泡沫橡胶塞。
 大门固定装置：为了保证运输及搬运过程中，试验箱大门的平稳性，特设有大门固定装置。
气压平衡装置：工作室顶部设气压平衡装置，用于平衡振动造成的室内气压波动。
与振动台配合方式：
(垂直振动)：工作室底板为活动底板，配有垂直振动台接口板一块；
盲板: 用于温度、湿度试验；
垂直接口板，用于振动台垂直方向的振动综合试验，可配合振动台附加台面。通过硅橡胶软膜与振动台软连接，可隔离振动，并具有密封及隔热功能；
试验箱为移动方式：振动台为固定不动，试验箱配置有可移动脚轮；试验箱通过地面铺设的轨道前后移动、工位可准确定位
振动台：振动台尺寸：1200*1200*1600
振动台进出方向：振动台进出方向正前面方向，箱体可移动。在振动台基座上装有支承底板的快装夹具。
充氮气接口：箱体需有充液氮的接口，以实现快速降温。（液氮流量自动控制，带液氮流量计实时监测液氮流量）
温、湿度基本工作原理：
 智能化控制功能 中央控制系统可自动识别试验箱内环境情况（如温度、湿度）、试验箱内的试品工况（如重量、热容量、做功发热等）、试验箱内当前温度、湿度情况，从而自动开启或关闭相应工作单元（如压缩机或电加热、加湿器、冷却水等），实现各种温、湿度的精确控制。
 高温段 中央控制系统根据所采集到的箱内温度信号进行放大、模／数转换、非线性校正后与温度的设定值（目标值）进行比较，得出的偏差信号经PID运算，输出调节信号自动控制加热器的输出功率大小，使试验室内的加热和热散失达到一种动态平衡，最终达到恒温目的。
 低温段 低温段：采用静平衡技术即“制冷过程不制热”和“制热过程不制冷”的平衡方式，它有别于大功率制冷对抗大功率加热“冷热动平衡”的传统动平衡技术，在压缩机开启的情况下，中央控制器根据不同的温度点通过调节制冷剂流量控制冷量的大小（即制冷不制热、制热不制冷的“静平衡”技术），使设备运行始终处于相对低功耗状态。
 湿度 湿度工作原理与温度工作原理相似。


【冷冻系统】
[1] 制冷方式：机械式蒸气压缩复叠式制冷+液氮降温
[2] 制冷压缩机：国际品牌比泽尔半封闭压缩机
[3]制冷机控制：根据试验条件，控制系统自动调节制冷机运行工况、冷量大小，
               确保压缩机工作在合适状态，延长压缩机使用寿命
[4]减振、降噪：制冷机系统减振、降噪措施
[5] 热交换器：钎焊式板式换热器(日本神威)
[6] 制冷剂：非氟环保R404A(美国杜邦)+R23（蓝天）
[7] 冷凝器：壳管式高效水冷冷凝器
[8] 蒸发器：高效多段式带亲水膜翅片蒸发器(翅片加厚型)
[9] 油分离器：艾默生AW系列(美国)
[10] 热力膨胀阀：热力膨胀阀 丹佛斯(丹麦)
[11] 手调膨胀阀：霍尼韦尔(美国)
[12] 单向阀：艾默生(美国)
[13] 电磁阀：鹭宫(日本)
[14] 干燥过滤器：丹佛斯(丹麦)
[15] 高压开关：丹佛斯(丹麦)
[16] 除湿：由制冷系统冷冻除湿(箱内空气经过低于露点温度蒸发器水份析出)
     (*选用带高通量EPTFE微孔亲水膜处理的蒸发器翅片,除湿性能更佳，因为亲水膜铝翅片水张力小,空气凝析出的水珠极易滑落，不易在翅片间隙产生阻碍的水桥,从而大大提高除湿效率！)
[17] 制冷系统说明：
  (*依不同工况自动切换制冷系统流量，恒定段切断多余系统保持实现节能运行)
(1）降温控制：
多级蒸发器组合,可获得更均匀及高效的冷量交换效率及制冷输出 流量控制由各自匹配的热力膨胀阀自动调整;
(2）节能控制：
所有的材料均采用环保产品.应用二元复叠冷冻技术。冷冻系统平稳,工作压差小.采用双级多路主/旁路系 统.多路的主路/旁路可根据不同的工作状况自适应选择启用，整个控制由智能控制系统根据工况实现自动控制，改变了传统的用温控器控制加热器抵消制冷量的方式去控制冷量。采用变频技术，使制冷压缩机在不同温度变化、速率要求使用时,功率损耗达到节能效果(比传统方式节能20%)。具有多路、多级节流系统(制冷系统)。本设备的制冷系统根据系统的不同工况设计不同的毛细主/旁路，通过智能控制系统根据工况实现自动控制，自动调节的节流系统，保证流量大小可调，达到了温度变化均匀，温度波动小的目的。
(3) 温湿度区域节能：
    A 湿度区域分为3部份区域,配以不同流量膨胀阀自动切换,匹配系统制冷及除湿能力,减少加热加湿器耗电
B 如温湿度区域图红色部份最高温高湿区域停制冷系统,靠自然漏热恒定,有效节能。
【控制系统】
[1]传感器 ：铠装铂电阻，湿度传感器
[2]控制器 ：PLC模块+10英寸彩色液晶触摸控制屏 。
[3]人机界面 ：中文、彩色LED显示、触摸屏方式输入设定。
[4]分辨率 ：温度0.1℃，湿度0.1%RH，时间1min
[5]用户程序容量 :20个程序,每个程序最大80段。 程序可链接，程序段可循环。
[6]运行方式:定值运转、程序运转
[7]试验数据显示:设定温湿度、实测温湿度、总运行时间、段运行时间、加热状态，通过通信端口可实现远程程控制。
[8]制冷机工况自动选择:根据试验条件控制器能自动配置制冷机的工况或开/停。
[9]其他功能:故障报警及原因、处理提示功能
            断电保护功能
            上下限温度保护功能
            日历定时功能(自动启动及自动停止运行)
            自检功能
            有三层密码保护控制器设置参数
[10]PLC功能：自动调用分组PID参数
[11]接口 ：选配RS232/RS485电脑接口及控制操作软件系统。能实现计算机控制、数据采集控制计算机的数据通讯功能以及USB数据下载功能。

【安全装置】
[1]工作室：独立式工作室超温保护器
           风机过热保护
[2]制冷系统：压缩机超压
             压缩机过流
             压缩机过热
             排气温度保护
             压缩机缺油保护
             冷却器缺水保护
[3]电源系统：电源缺相及相序错误保护
             漏电保护
             加热器短路等过流保护
             配急停开关（最好是上下两个工作状态都能操作）
[4]加湿系统：加湿系统缺水保护
             加湿管过热保护
[5]其他：试验箱外壳接地保护
【送风测温系统】
[1] 送风特点高均匀度上部出风下部回风
[2] 循环马达台湾东元低压感应马达
[3] 风轮耐高低温铝合金叶片多翼离心式风轮
[4] 温度传感器PT100铂电阻温度传感器(干湿球方式)
【加热加湿系统】
[1] 控制方式：由控制器输出信号通过SSR固态继电器实现高精度无触点开关控制
[2] 加热管：镍铬合金发热丝式加热器，更可靠，寿命更长)
[3] 加湿管：烧水加湿方式加湿器,温升的等温加湿方式可以满足低温,可靠性高,寿命长
[4]加湿系统：铠装加湿器:不锈钢；断水保护器；水位自动控制器；自动上水系统
[5]除湿系统：凝露法除湿
【控制电路系统】
[1] 系统控制器:
 A 显示：10寸TFT真彩色触摸薄屏分辨率：800×480
 B 两种控制方式：程式/定值
 C 传感器类型：两路PT100输入(可选电子传感器输入)
 D 输出方式：四路PID输出/2路4-20mA 模拟输出/16路继电器输出(无源)
 E 控制信号：8路IS控制信号/8路T控制信号/4路AL控制信号
 F 报警信号：16个DI外部障碍报警
 G 温度测量范围：-90.00℃--200.00℃(-90.00℃—300.00℃可定制)误差±0.2℃；
 H 湿度测量范围：1.0%--100%RH，误差±1%RH
 I 通讯接口RS232/USB，通讯最长距离1.2km
 J 界面语言类型：中文/英文,具备汉字输入功能多种信号组合继电器输出,信号可进行逻辑运算(NOT、AND、OR、NOR、XOR），简称PLC编程能力
 K 继电器控制方式多样化：参数->继电器模式，继电器->参数模式，逻辑组合模式，
   复合信号模式。
 L 程式编辑：可编辑120组程式，每组程式最大可编辑100段带网络功能，IP地址可设；可远程控制仪表
 M 产品显示清晰直观立体感强，可编程控制系统操作灵活方便，性能稳定，工作更高效
[2] 系统软件功能
 A 温湿度曲线:无纸记录:内置记录程序，控制器内记忆体可存储24H运行300天.可方便自动生成温湿曲线文件，并转存为XLS表格
 B 完善的接口:外留USB口:可直接连接打印机，实现本地数据由线打印，由USB口可用U盘轻松进行历史曲线等数据导出。外留LAN标准网络接口:无需专门配置服务器,可便接入公司电脑局域网络，一个最多可连接并监控16台设备,方便快捷
 C 实时监控：可做到同时监视1~16台控制器运行状态--如监控控制器实时数据，信号点状态，实际输出状态等
 D 时序控制：2组时序输出控制接口,搭配10种之时间控制模式,可提供依程序设定要求的开关信号输出，注意只是控制信号，箱内测试电源需另接及有专配的供电系统
 E 故障显示：16组故障报警输出，中英文人性化提示故障原因及排除方法
 F 预约启动：所有测试条件皆可设定预约开机运转之功能
[2] 电路器材：
   主要零部件均为全球知名品牌(如法国施耐德电气)
